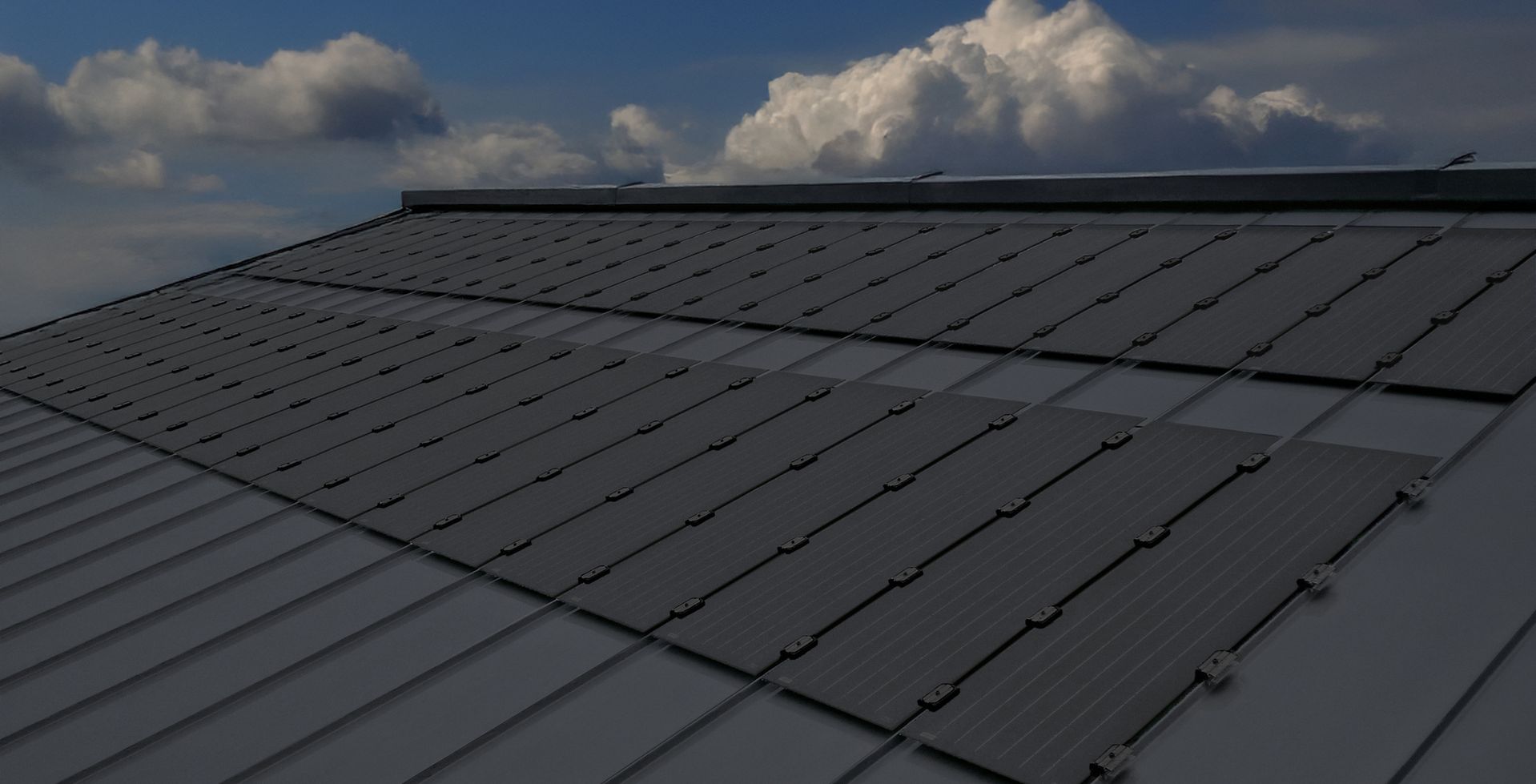

Was ist RHEINZINK-PV?
RHEINZINK-PV ist ein optisch integriertes Photovoltaik-System für RHEINZINK-Stehfalzdeckungen. Es verbindet Stromerzeugung aus Sonnenenergie mit einer harmonischen Dachgestaltung und fügt sich unauffällig in das Erscheinungsbild des Gebäudes ein. Damit eignet sich das System für Bauprojekte, die gestalterische und funktionale Anforderungen miteinander verbinden.
RHEINZINK-PV auf einen Blick
- Optisch integrierte Lösung - Photovoltaik-System ohne zusätzliche Montageprofile oder sichtbare Modulrahmen
- Systemkompatibilität - Geprüft für RHEINZINK-Stehfalzdeckungen. Ausgelegt für eine Scharbreite von 530 mm (Toleranz +4/-2 mm)
- Patentierte Klemmentechnik - Falz- und Modulklemme zur Fixierung unabhängig von der Haftpositionierung. Die thermisch bedingten Längenänderungen der Deckung bleiben erhalten.
- Montagefreundlich - Fixierung mit nur einer Schraube pro Klemme für einen reduzierten Montageaufwand - zeitsparend & effizient!
- Glas-Glas-Module - Rahmenlose Glas-Glas-Module mit Randversiegelung und TOPCon-Zelltechnologie
- Geprüfte Sicherheit - Erfüllt die Anforderungen der Normen IEC 61215 und IEC 61730 sowie der Hagelschlagklasse 3
- Abmessung & Leistung - Modullänge 1,90 m, Leistung 180 Watt-Peak (Wp), Fixierung mit mind. vier PV-Klemmen je Modulseite
- Anwendungshinweise - Geeignet für Dachneigungen von 3° bis 60°. Montagehöhe ca. 40 mm, Hinterlüftung 30 mm. Anzugsdrehmoment der PV-Klemme: 6 Nm.

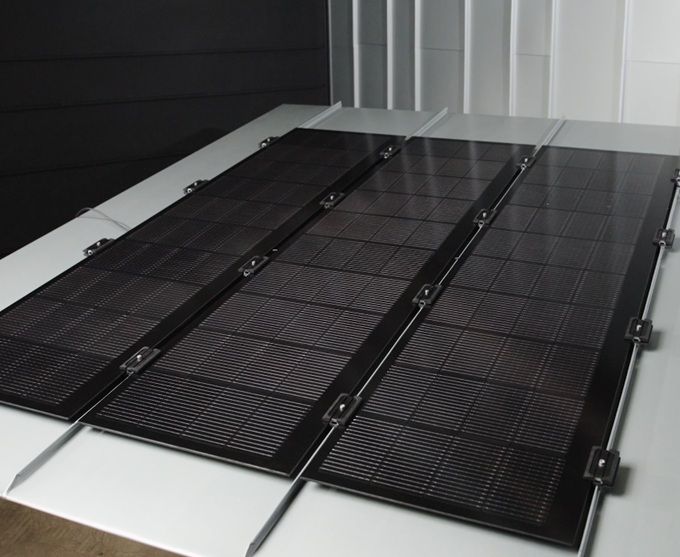

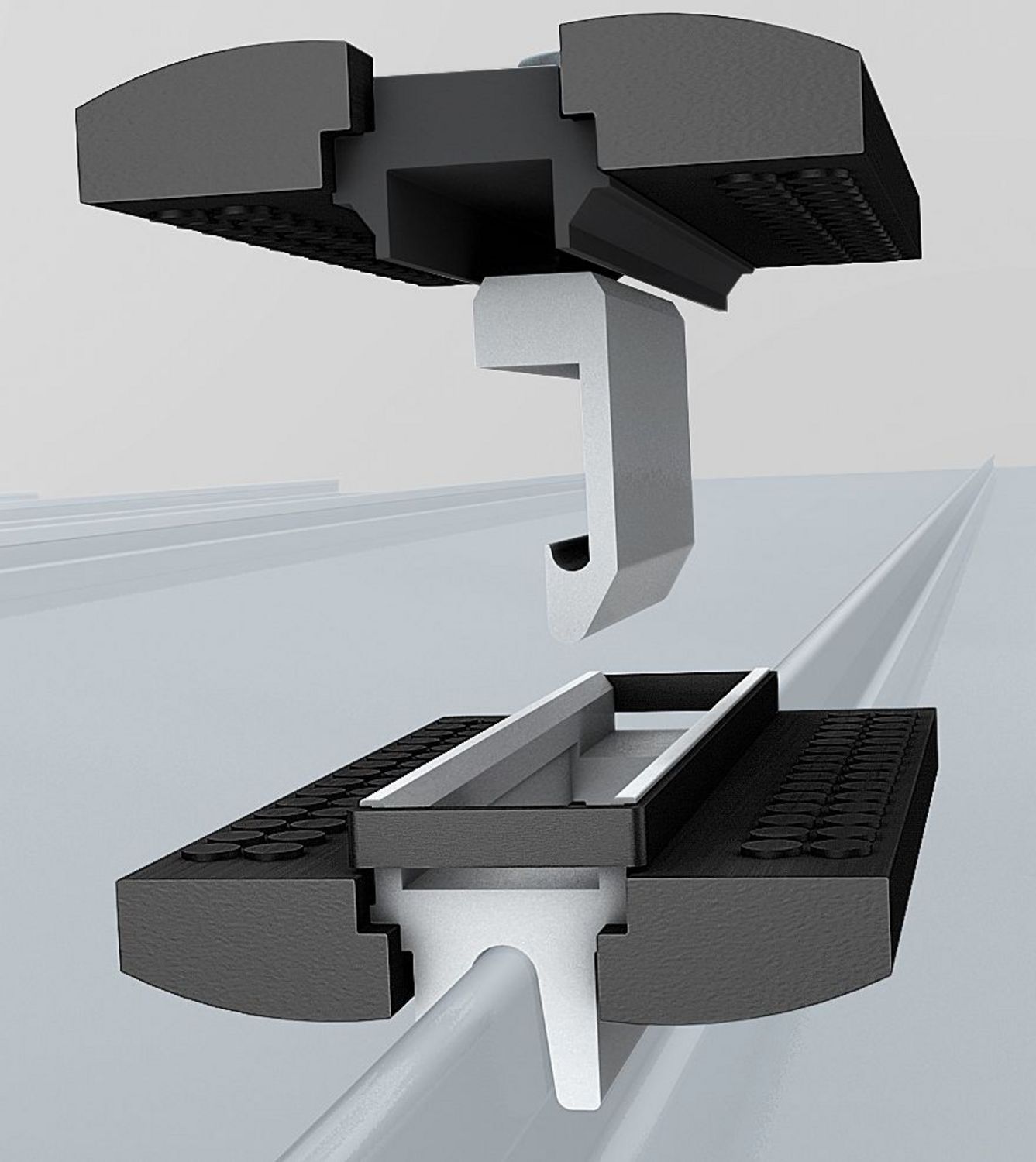

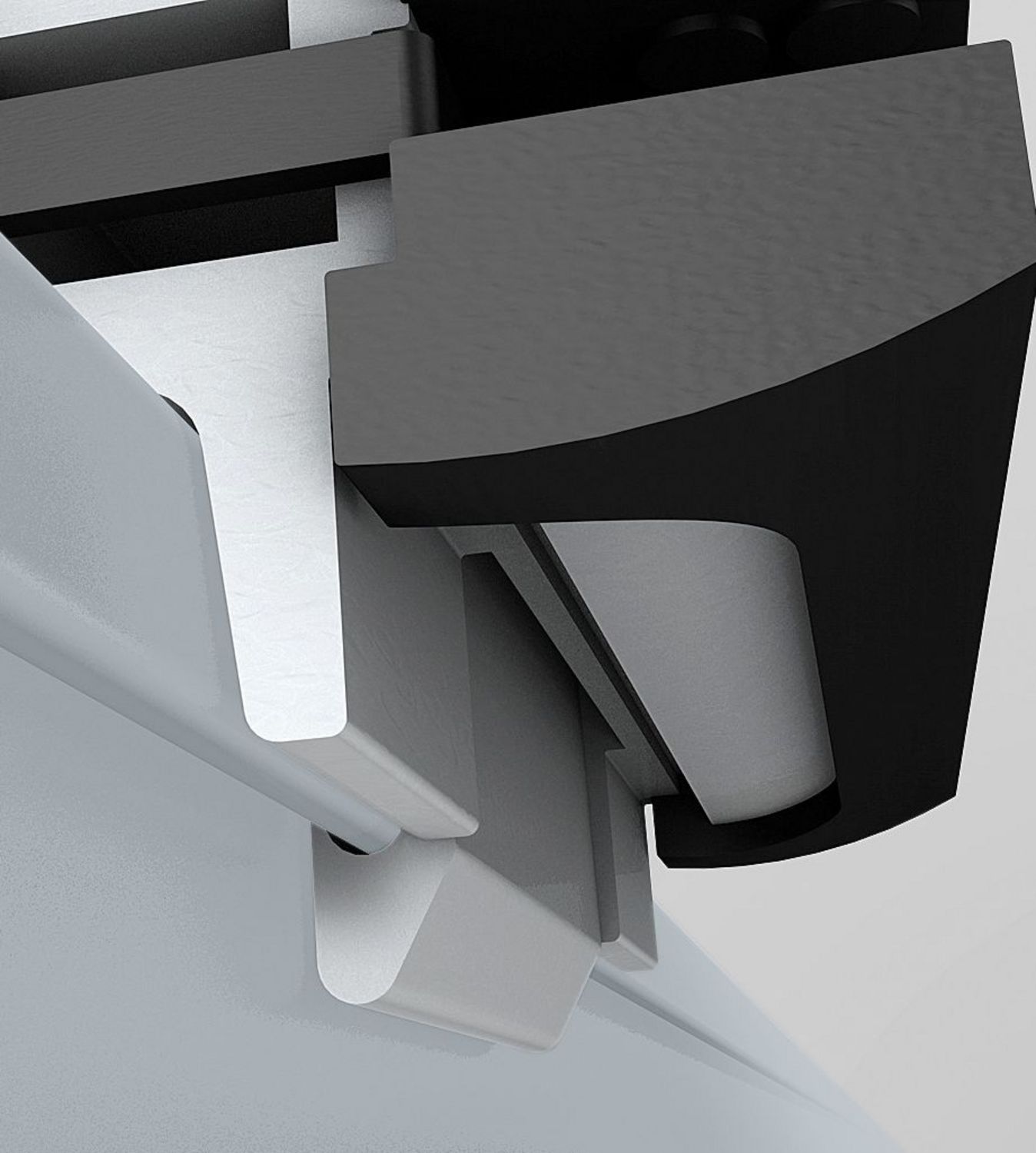

Die Klemme - Kernstück des Systems
Patentiertes Befestigungssystem für PV-Module – einfach, sicher, effizient
Unser innovatives System überzeugt durch maximale Funktion bei minimalem Aufwand: Nur eine Innensechskantschraube (Befestigung mit 6 Nm) genügt für die Montage. Eine vertikale Klemmung direkt am Stehfalz sorgt für festen Halt und gleichzeitig sichere Fixierung der ungerahmten PV-Module. Keine Einschränkung bei temperaturbedingten Längenänderungen – das Zinkdach bleibt flexibel und unversehrt. Unabhängig von der Haftpositionierung passt sich die Modulklemmung an. Die Montage erfolgt nach Windlastvorgaben – mindestens vier Klemmen pro Modulseite garantieren Stabilität auch bei extremen Bedingungen.
Technische Details
Modulart
Zelltyp
Abmessungen
Leistung
Gewicht
Montagehöhe
Anwendungsbereich
Klemmen
Windlast
Schneelast
Zulassungen
! Geprüft für RHEINZINK-Stehfalzdeckungen
Glas-Glas, rahmenlos, Full Black
N-Type TOPCon (geringe Degradation, hohe Effizienz)
1900 x 506 x 5,5 mm
180 Watt-Peak (Wp) ± 3 %
11 kg
ca. 40 mm (inkl. 30 mm Hinterlüftung)
3° bis 60° Dachneigung
mind. 4 PV-Klemmen je Modulseite
2,4 kN/m²
bis 3,6 kN/m²
IEC 61215, IEC 61730, Hagelschlagklasse 3
Die Zelltechnologie
Die Zelltechnologie
- N-Type TOPCon Zellen
Dank moderner Zelltechnologie mit höherem Wirkungsgrad, verbesserter Temperaturstabilität und erhöhter Widerstandsfähigkeit gegen Hitze bieten unsere Module eine herausragende Leistung und eine deutlich längere Lebensdauer. - Glas-Glas Technologie
Aufgrund ihrer erhöhten Widerstandsfähigkeit gegenüber Umwelteinflüssen und Alterung bieten unsere Module besseren Schutz vor Feuchtigkeit und mechanischer Belastung, eine längere Lebensdauer als Glas-Folie-Module – und ermöglichen erst die volle bifaziale Leistungssteigerung. - Edge Sealing - Randversiegelung
Der ungerahmte Randbereich der Photovoltaik-Laminate ist mit einer thermischen Randversiegelung ausgestattet. Diese dient dazu, die Randbereiche gegenüber Feuchtigkeit und Umwelteinflüssen abzudichten. Die Technologie wird in der Modulherstellung eingesetzt und ist auf die Anforderungen eines langfristigen Außeneinsatzes ausgelegt. - Bifaziale Zellen
Durch die beidseitige Nutzung von Sonnenlicht – vorne direkt, hinten über die rückseitige Glasabdeckung mit reflektiertem Umgebungslicht – können unsere Module einen höheren Stromertrag erzielen.

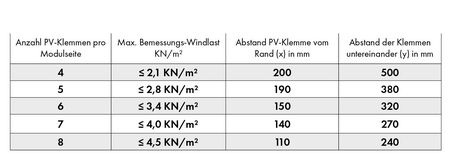

Windlast-Bemessungstabelle
Windlast-Bemessungstabelle zur Direktbefestigung des RHEINZINK-PV-Systems auf Dächern mit RHEINZINK-Doppelstehfalzdeckungen:
Die erforderliche Anzahl von RHEINZINK-PV Klemmen basiert auf dem Bemessungswiderstand der RHEINZINK-Haften von 600 N/Haft. Grundsätzlich sind mind. 4 PV-Klemmen an langer Modulseite (1,90m) erforderlich. Abstand der PV-Klemmen untereinander (Mitte-Mitte), ca. halber Abstand am Rand (Mitte-Rand). Angaben für Deutschland unter Berücksichtigung des Sicherheitsbeiwertes 1,5 auf Haftseite. Ggf. sind in anderen Ländern weitere Sicherheitsbeiwerte zu berücksichtigen.
Montage-Anleitung
In wenigen Schritten zum perfekten Ergebnis
Montageanleitung

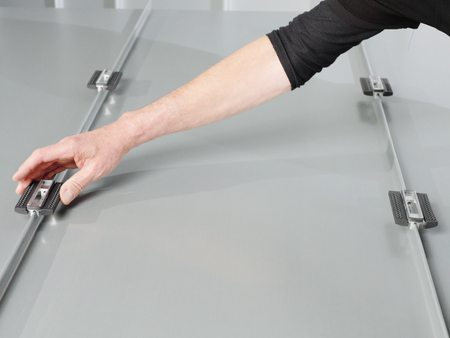

1. Aufsetzen der Klemmen-Unterteile
- Gleichmäßige Aufteilung der PV-Klemmen
- Windlast beachten, mind. 4 PV-Klemmen pro Modulseite
- Auf passgenaue Falzgeometrie achten
2. Sichere und rutschfeste Aufnahme der Solarmodule

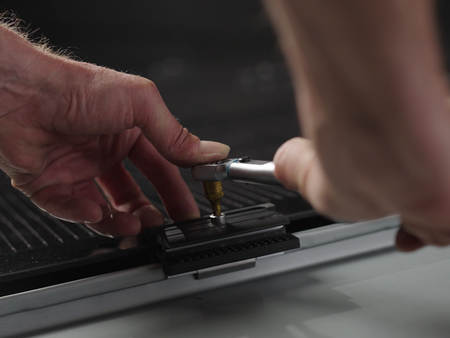

3. Aufstecken und Fixieren der Klemmen-Oberteile
- Klemmhaken muss den Falz umschließen
- Innensechskantschraube fixiert den Klemmhaken und das Modul
- Fixierung mit 6 Nm

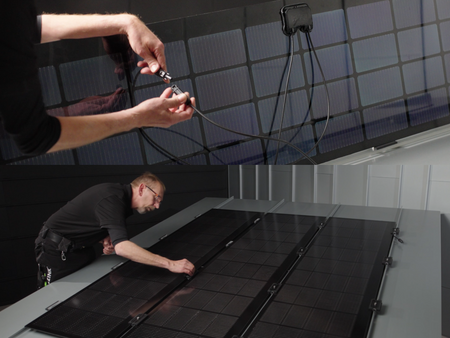

4. Auflegen, verkabeln und befestigen weiterer PV-Module
Tutorial Rheinzink-PV

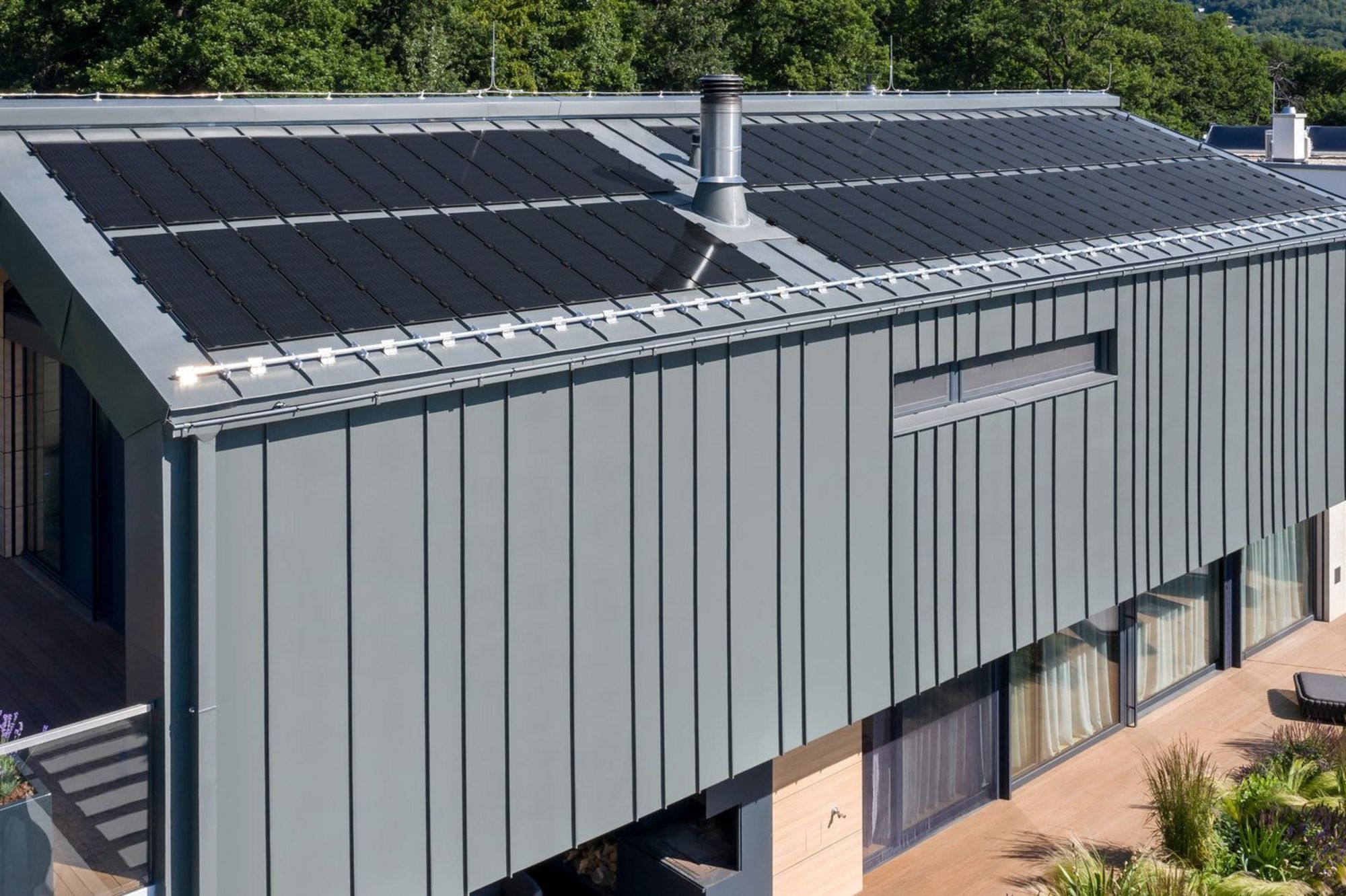

Mit RHEINZINK-PV wird Ihr Dach zur Energiequelle
RHEINZINK-PV verbindet Architektur und Solarstromerzeugung in einer optisch abgestimmten Lösung. Die Photovoltaik-Module fügen sich in die Dachfläche ein und unterstützen ein harmonisches Gesamtbild von Funktion und Gestaltung.
EINFACH MONTIERBAR, OPTISCH INTEGRIERT.
Das System wird mithilfe einer patentierten Falzklemme direkt an den Doppelstehfalzen befestigt.
Die Positionierung der Module erfolgt unabhängig von den Befestigungshaften der Falzdeckung. Die Konstruktion ist darauf ausgelegt,
thermische Längenänderungen der Dachdeckung zu berücksichtigen.
Durchdacht bis ins Detail.
Haben Sie Fragen zu unseren PV-Modulen?
Wir haben für Sie die am häufigsten gestellten Fragen gesammelt und beantwortet.
In unseren FAQs finden Sie beispielsweise Antworten auf die Fragen zur Leistung, Montage und Eignung unserer Solar-Module, zur Lieferfähigkeit, zu den technischen Daten und vieles mehr.
Zu den FAQs

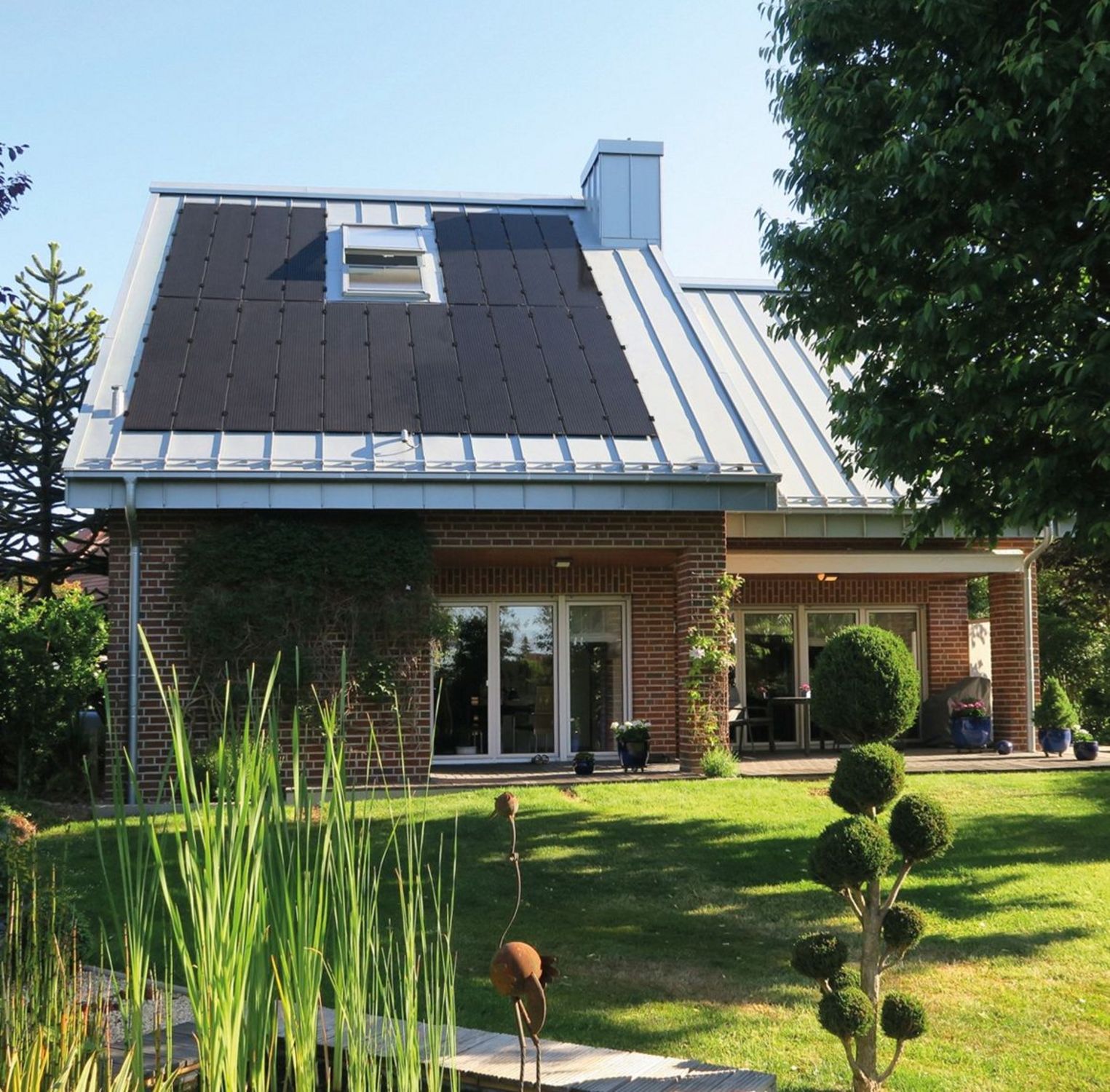

Mit Sonnenenergie Zukunft gestalten.
Energiegewinnung, die sich in die Architektur einfügt

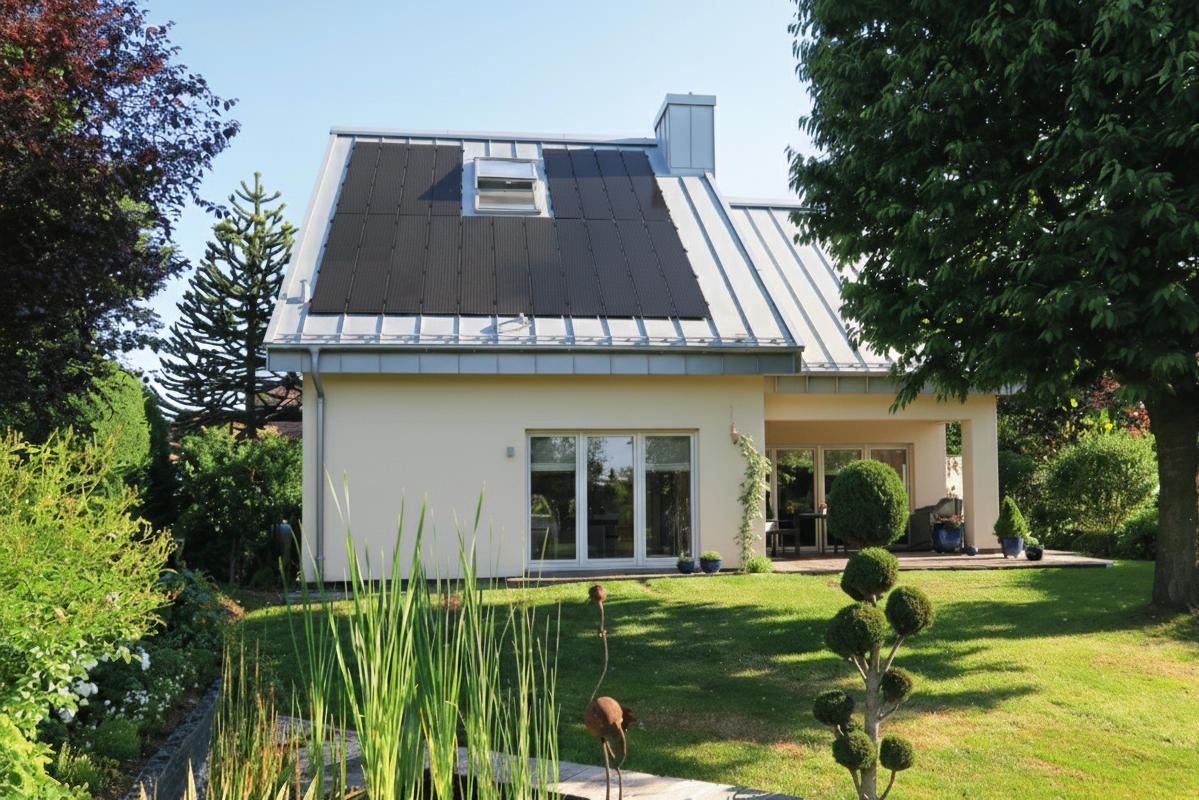

Mit RHEINZINK-PV nutzen Sie die vorhandene Dachfläche zur Stromerzeugung aus Sonnenenergie. Das System verbindet Photovoltaik und Dacharchitektur in einer optisch abgestimmten Lösung.
Die Module werden in die Dachfläche integriert und tragen zu einem einheitlichen Erscheinungsbild bei. So lassen sich Gestaltung und Energiegewinnung miteinander verbinden.
Eine Investition in die Nutzung erneuerbarer Energien.
1 Licht trifft auf die Solarzelle
Sonnenlicht besteht aus Photonen - kleinen Energiepaketen.
Diese Photonen treffen auf die Oberfläche der Solarzelle.

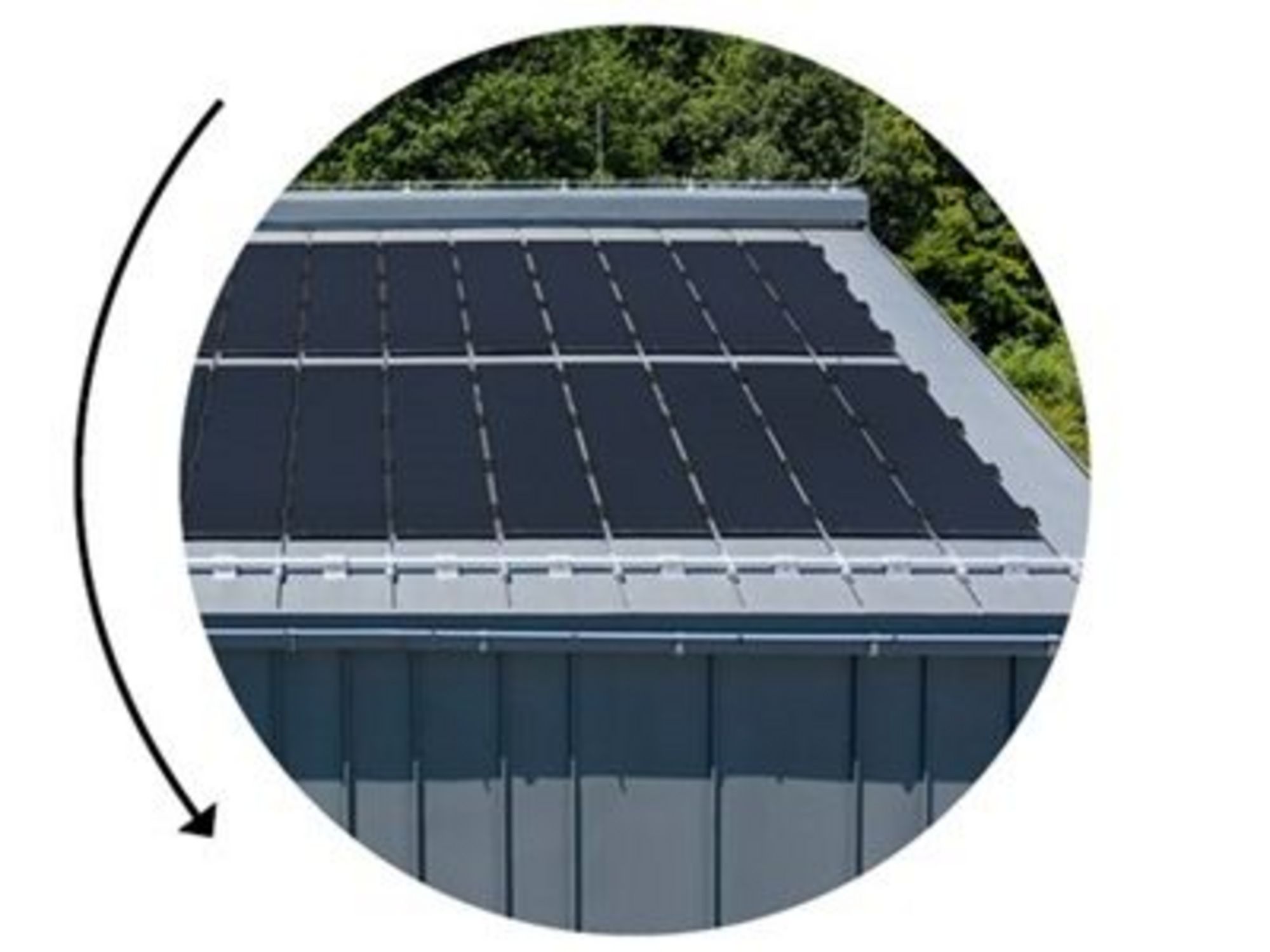

2 Freisetzung von Elektronen
Es entsteht ein elektrisches Feld, welches die freigesetzten Elektrone in der Solarzelle in eine bestimmte Richtung zwingt.
Dadurch entsteht ein Gleichstrom (DC). Lichtenergie wird in elektrische Energie umgewandelt.
3 Strom wird nutzbar gemacht
Der erzeugte Gleichstrom wird meist durch einen Wechselrichter in Wechselstrom (AC) umgewandelt, da dieser in Haushalten und Stromnetzen verwendet wird. Der Strom kann dann direkt genutzt, in Batterien gespeichert oder ins öffentliche Netz eingespeist werden.
