Zubehör für RHEINZINK-Fassadensysteme

Für eine einfache, schnelle und sichere Verlegung

Als Anbieter von erprobten Systemlösungen bieten wir Ihnen natürlich nicht nur die benötigten Fassadensysteme in gewohnt guter Qualität. Auch passende Befestigungslösungen und weiteres Zubehör gehören zu unserem Sortiment. Dementsprechend bieten wir, je nach System unseren CLIPFIX-Schrauber zur Befestigung, Wetterschutzbahnen „VAPOwall“, die richtigen RHEINZINK-Bauprofile und Gerüstanker an, die die Verlegung noch angenehmer und sicherer gestalten.

Unser Zubehör-Sortiment im Überblick

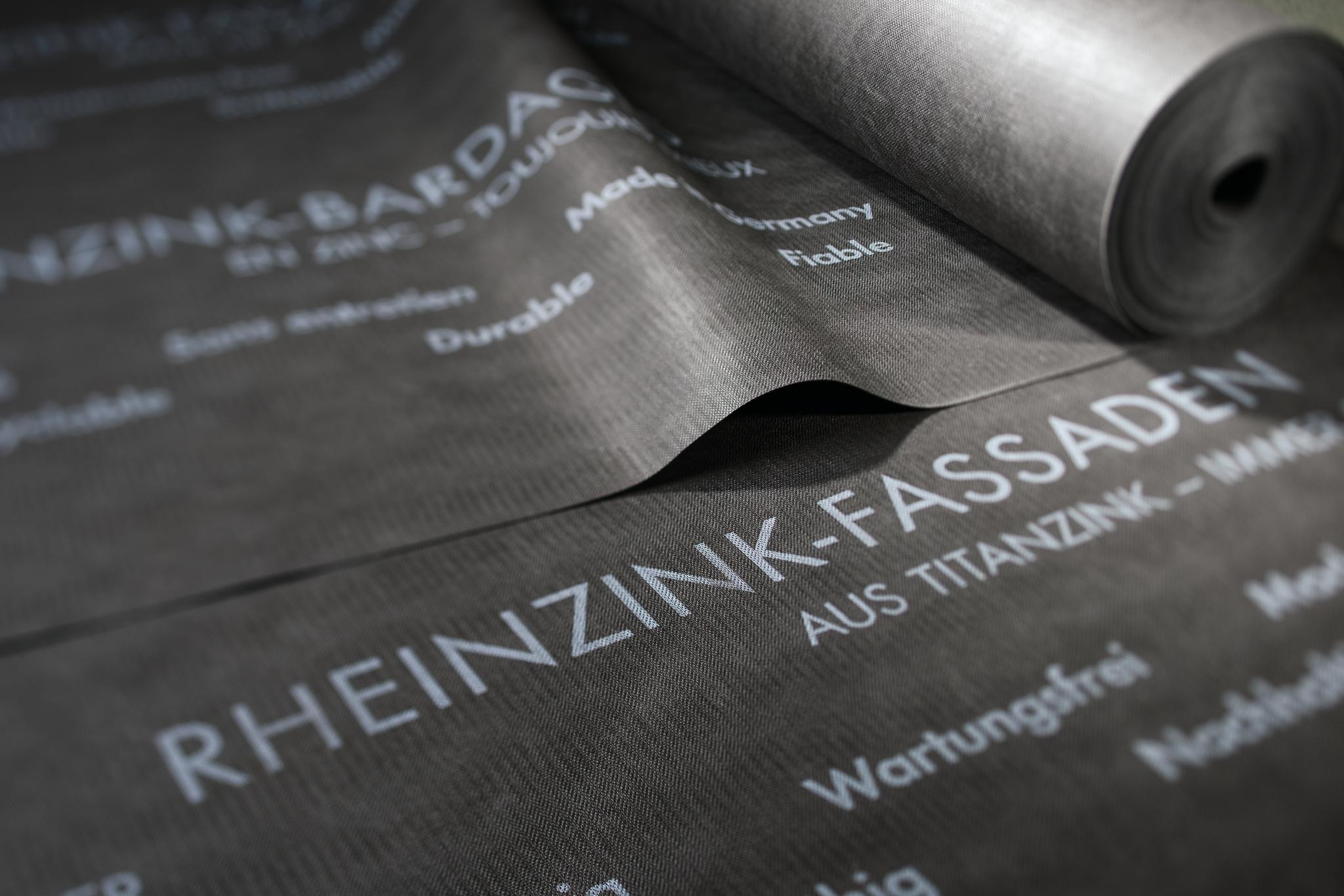

RHEINZINK-VAPOwall

Systembeschreibung

  • Zuverlässiger Wetterschutz
  • Diffusionsoffen
  • UV-beständig und reißfest
  • Geringes Rollengewicht
  • Systemlösung aus einer Hand
  • Perfekt abgestimmt auf RHEINZINK-Fassaden

Die RHEINZINK-VAPOwall schützt die Unterkonstruktion von RHEINZINK-Fassadenbekleidungen bereits während der Bauphase zuverlässig vor Wind und Wetter. Sie ist diffusionsoffen und lässt die Konstruktion atmen – etwaige Staunässe in der Fassade trocknet aus. Die neue Wetterschutzbahn ist perfekt auf den Systemaufbau der RHEINZINK-Fassadensysteme abgestimmt. Somit erhalten Sie eine nachhaltige und verlässliche Lösung aus einer Hand.

Technische Daten

  • Material: 3-lagige PP-Spinnvlies-Folienkombination, ohne Klebezonen
  • Brandverhalten: Klasse E, EN 13501-1
  • Reißkraft längs: ca. 270 N/5 cm, EN 12311-1
  • Reißkraft quer: ca. 220 N/5 cm, EN 12311-1
  • Wasserdichtheit: Klasse W1, EN 13859-1+2
  • sd-Wert: ca. 0,02 m
  • Temperaturbeständigkeit: -40 °C bis +80 °C
  • UV-Beständigkeit: 12 Wochen
  • Gewicht: ca. 150 g/m²
  • Rollengewicht: ca. 12 kg
  • Rollenlänge: 50 m
  • Rollenbreite: 1,50 m

Einsatzbereiche

Die Wetterschutzbahn VAPOwall ist geeignet für folgende RHEINZINK-Systeme:

  • Winkelstehfalzsystem
  • Großrauten
  • MULTI-FORM
  • ART-Line
  • Kristallrauten

RHEINZINK-CLIPFIX

Systembeschreibung

  • Bauaufsichtlich zugelassenes System
  • Statische Sicherheit durch definierte Befestigung
  • Schnelle Montage – weniger Hafte, größerer Haftabstand
  • Passgenau für die RHEINZINK-Stehfalzsysteme
  • Systemkonform zu den Strukturmatten AIR-Z und VAPOZINC
  • 40 Jahre Garantie

Das aufeinander abgestimmte System gibt Sicherheit bei der Stehfalzbefestigung. Es besteht aus wenigen, gut durchdachten und perfekt aufeinander abgestimmten Komponenten aus einer Hand.



Komponenten

Befestigungshafte aus Edelstahl

Unsere Fest- und Schiebehafte aus hochwertigem Edelstahl wurden in der Entwicklungsphase umfassenden Windsogprüfungen und einer Simulation von 20 Jahren Ausdehnungsbewegung unterzogen. Als Ergebnis der Windsogprüfungen können mit dem RHEINZINK-Befestigungssystem höhere Haftabstände gewählt werden, der Montageaufwand wird verringert.

Fest-und Schiebehafte sind in zwei Höhen für die Verlegung ohne bzw. auf strukturierter Trennlage erhältlich, die Höhe der Hafte ist perfekt auf unsere Trennlagen RHEINZINK-VAPOZINC und AIR-Z abgestimmt - ein Plus an Sicherheit durch Systemkomponenten aus einer Hand.

Zur Unterscheidung der Hafthöhen für den jeweiligen Anwendungsfall sind die Hafte mit einer Prägestempelung gekennzeichnet:

  • ST - Standardanwendung, Direktverlegung auf Schalung oder auf einer einfachen Unterdeckbahn
  • H - Anwendung auf strukturierter Trennlage

Korrosionsgeschützte Schrauben und Edelstahlschrauben

Unsere geprüften CLIPFIX-Einzel- bzw. Magazinschrauben sind belastbarer als die bisher verwendeten Nägel - daraus ergibt sich eine deutlich sicherere Verankerung. Die Schrauben sind für herkömmliche Unterkonstruktionen aus Holz und Holzwerkstoffplatten geeignet.
Ab sofort sind auch Edelstahlschrauben für unser CLIPFIX-System verfügbar.

Montagevideo

Unser Montagevideo mit nützlichen Hinweisen und auch einem spannenden Zeit-Vergleich zu den herkömmlichen Befestigungsmethoden finden Sie direkt hier. Oder besuchen Sie unseren YouTube-Kanal mit vielen weiteren praktischen Montagevideos.

RHEINZINK-Bauprofile

Bauprofile für Falzsysteme

Die RHEINZINK-Servicefertigung bietet einen umfangreichen Kantservice an. Vorgefertigte Stehfalzschare in Rollform- oder Kanttechnik können bis zu einer Länge von 6000 mm, gerade, konisch oder gerundet geliefert werden. Die erforderlichen Bauprofile, z.B. Sockel-, Sturz-, Laibungsprofile, Fensterbankabdeckungen usw. sind ebenfalls erhältlich. Sie werden individuell gefertigt. Grundlage für die Fertigung ist auch hier eine Skizze des gewünschten Profils mit Angabe aller Maße und Winkel und der Kennzeichnung der Sichtseite.

Die Standardlänge für Bauprofile beträgt 2000 mm oder 3000 mm. Sonderlängen sind auf Anfrage möglich.

Bauprofile für ART-Line

Vorgefertigte Systemprofile für die Detailausbildung vervollständigen das innovative System:

  • Innenecke

  • Außenecke

  • Fensterlaibung

  • Sockel

  • Fenstersturz

Für alle anderen Detailpunkte fertigen wir über unsere Servicefertigung jedes benötigte Anschlussprofil. Diese werden individuell gefertigt. Grundlage für die Fertigung ist auch hier eine Skizze des gewünschten Profils mit Angabe aller Maße und Winkel und der Kennzeichnung der Sichtseite. Die Standardlänge für Bauprofile beträgt 2000 mm.

Bauprofile für Profilsysteme, Großrauten sowie Paneel- und Kassettensysteme

Zu allen Paneel- und Kassettensystemen,Großrautensystemen sowie Profilsystemen sind die erforderlichen Bauprofile, z.B. Sockel-, Sturz-, Laibungsprofile, Fensterbankabdeckungen usw. erhältlich. Sie werden individuell gefertigt. Grundlage für die Fertigung ist auch hier eine Skizze des gewünschten Profils mit Angabe aller Maße und Winkel und der Kennzeichnung der Sichtseite.

Die Paneel- und Kassettensysteme und die Bauprofile werden aus oberflächengleichem Material hergestellt. So kann herstellungsbedingten Farbunterschieden vorgebeugt werden. Bei Teil- und Nachbestellungen sollte immer der Objektname angegeben und auf voran gegangene Bestellungen hingewiesen werden.

Die Standardlänge für Bauprofile beträgt 2000 mm oder 3000 mm. Sonderlängen sind auf Anfrage möglich.

Sockel- und Fenstersturzprofile können unterseitig teilperforiert ausgeführt werden, um die erforderliche Belüftung zu gewährleisten. Ein zusätzliches Lochblech ist nicht mehr erforderlich, was den Montageaufwand erheblich verringert und auch das Erscheinungsbild verbessert.

Die Sichtfläche von Paneelen oder Kassetten kann voll- oder teilflächig perforiert werden, entweder als gestalterisches Mittel oder zu Belüftungszwecken, z.B. als Be- oder Entlüftungselement unter Dachüberständen für den belüfteten Dachaufbau.

Die RHEINZINK-Servicefertigung bietet dazu verschiedene Lochmuster an.

Gerüstanker

Systembeschreibung

In Deutschland gelten zwei unabhängig voneinander gültige DIN Normen für die Verankerung von Gerüsten in Tragkonstruktionen.

DIN 4420-3 bezieht sich explizit auf die Verankerung von Rohr-Kupplungsgerüsten. Dabei handelt es sich um eine Normung speziell bezogen auf temporäre Gerüste. Gerüstanker, die nach DIN 4420-3 bemessen und verbaut werden, können somit nur einmalig verwendet werden.

Im Fall von vorgehängten hinterlüfteten Fassaden sind dauerhaft eingebaute Verankerungsvorrichtungen (Dauergerüstanker) gemäß DIN 4426 "Sicherheitstechnische Anforderungen an Arbeitsplätze und Verkehrswege" vorzusehen. In der Norm sind die Bedingungen für den Einsatz, zulässige Abstände und statische Anforderungen definiert.

Dauergerüstanker sind bei der Planung und Ausschreibung zu berücksichtigen. Die Lage der Anker ist neben den statischen Anforderungen auch mit Hinsicht auf das spätere Fugenbild der Fassade zu planen.

Unsere Partner im Fachgroßhandel beraten über die richtigen Gerüstanker.
