Perfektes Finish mit der Balkon-Steckrinne

Mit der RHEINZINK-Balkon-Steckrinne steht eine passgenaue Systemlösung zur Verfügung, mit der Kleinflächen - Balkone, Vordächer oder Carports – einfach und sicher entwässert werden können. Vorteile sind neben der schnellen und sauberen Montage auch die Möglichkeit des nachträglichen Einbaus ohne das Aufnehmen von Deckung und Fliesen. Zudem können alle Standard-Zubehörteile der 200er RHEINZINK-Kastenrinne genutzt werden.

Balkon-Steckrinne: Effektive Entwässerung

Oftmals werden improvisierte Lösungen zur Entwässerung von Balkonen genutzt, diese schauen aber in der Regel nur wenig ansprechend aus. Sie können auch handwerklich bedenklich sein und so die eigentliche Aufgabe einer Balkonrinne – das zuverlässige Entwässern und die dadurch schnelle Trocknung der Flächen – nicht erfüllen. Für eine effektive Entwässerung ist die RHEINZINK- Balkon-Steckrinne gerade für Planer und Architekten optimal geeignet, denn diese müssen den Ansprüchen der Bauherren – eine reibungslose Funktion über Jahrzehnte – gerecht werden. Die Balkon-Steckrinne bietet also das perfekte Finish: sie integriert sich optisch, ist langlebig und komfortabel in der Montage.

Vorteile der Balkon-Steckrinne

  • Passgenaue Systemlösung für vielfältige Anwendungen wie Balkone, Vordächer, Kragplatten, Carports, Gartenlauben etc.
  • Nachträglicher Einbau ohne Aufnehmen von Deckung oder Fliesen
  • Schnelle und saubere Montage ohne Rinnenhalter
  • Nutzung aller Standard-Zubehörteile der 200er RHEINZINK-Kastenrinne

Hervorragende Produktmerkmale

Doppelt gut – die Balkon-Steckrinne lässt sich nicht nur von Anfang an einplanen, sondern auch mühelos nachträglich installieren. Die Montage der Balkonrinne erfolgt in einer vorgefertigten Rinnenschiene und erfordert lediglich ein Einklicken. Klassische Rinnenhalter sind nicht nötig, das ist denkbar einfach und spart Zeit sowie Geld.  Eine effektive und wirtschaftliche Methode der Entwässerung, bei der das Anbringen der üblichen Rinnenhalter mit den auf die Unterkonstruktion reichenden Montageschenkeln entfällt. Die Balkon-Steckrinne ist in der Variante prePATINA ECO ZINC zu erhalten.

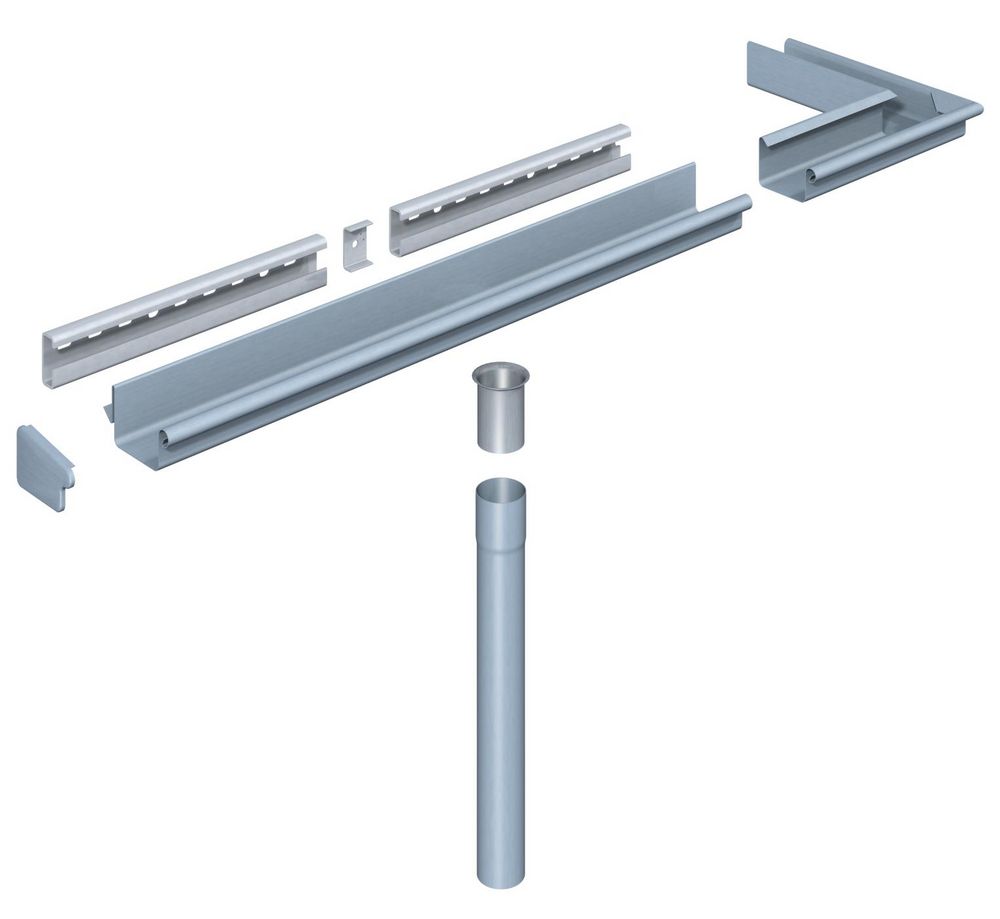

Systemtechnik Balkon-Steckrinne

Systembeschreibung

  • Passgenaue Systemlösung für Kleinflächen
  • Mit selbsttragender Rinnenschiene aus Aluminium
  • Rinne mit Wulstausklinkung zur vereinfachten Montage

Die RHEINZINK-Balkon-Steckrinne ist eine praxisgerechte Modifikation der konventionellen 200er Kastenrinne. Die selbsttragende Rinnenschiene ermöglicht eine Montage ohne die Verwendung von Rinnenhaltern. Die hohe Maßhaltigkeit gemäß DIN EN 612 garantiert exakte Geradlinigkeit. Alle Zubehörteile der RHEINZINK-Kastenrinne Nenngröße 200 wie Rinnenboden, Rinnenstutzen, Rinneneinhangstutzen oder Rinnenwinkel können verwendet werden.

Abmessung/Metalldicke

  • Standard-Rinnennenngröße 200
  • Metalldicke 0,7 mm
  • Standardlänge 3,0 m
  • Standard-Nenngrößen Fallrohre (rund) 50 / 60
  • Standard-Nenngrößen Fallrohre (quadratisch) 60
  • Metalldicke 0,65 / 0,7 mm in Abhängigkeit von Nenngröße
  • Standard-Längen 2,0 m / 3,0 m in Abhängigkeit von Nenngröße

Befestigung

  • C-förmige Rinnenschiene aus Aluminium ersetzt klassische Rinnenhalter
  • Spezielles Rinnenprofil ermöglicht einfaches Einklicken in Schiene
  • Für nachträglichen Einbau geeignet


Die vom RHEINZINK-Drehhaltersystem bekannte, C-förmige Rinnenschiene wird an der Wand mit Schrauben oder Schlagdübeln fluchtgerecht so befestigt, dass der längere Schenkel nach oben zeigt. Je nach Anforderung ist ein Gefälle vorzusehen; an Balkonen empfiehlt sich in der Regel die waagerechte Anbringung.

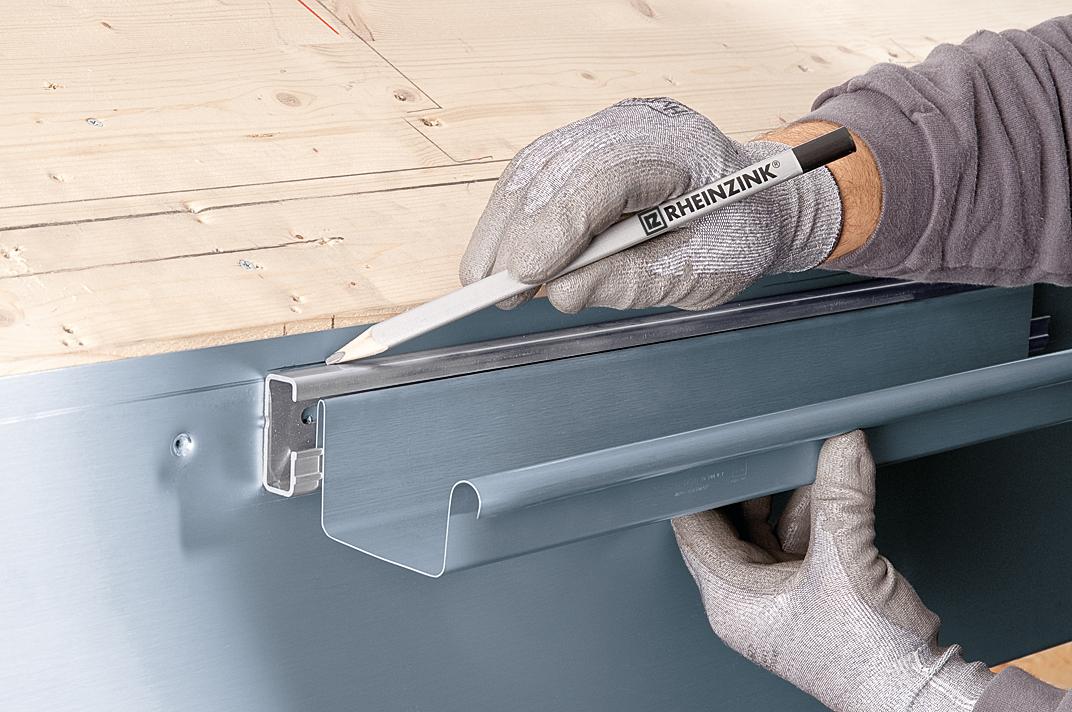

Das Rinnenprofil wird mit der offenen Seite der Klemmvorrichtung schräg auf den unteren Schenkel des C-Profils aufgesetzt und mit leichtem Druck von oben eingesteckt. Rinnenprofil und Rinnenschiene sind so aufeinander abgestimmt, dass sicherer Halt ohne weitere Befestigungssysteme gewährleistet ist.

Das Zubehörteil „Schienenanker“ erlaubt eine problemlose Montage an Sparrenenden ohne Stirnbrett: Die Anker werden von hinten in die Rinnenschiene eingedreht und lassen sich seitlich an den Sparren anschrauben.

Konstruktionsbeispiele

Montage an Traufbohle

  • Befestigung der Rinnenschiene in Traufbohle
  • Montage mit oder ohne Gefälle
  • Dimensionierung als vorgehängte Rinne gemäß DIN EN 12056-3

Vorgehängte Rinnen können mit und ohne Gefälle zu den Abläufen verlegt werden. Stehendes Wasser in den Rinnen stellt keinen Mangel dar.

Im Fall eines Starkregenereignisses oberhalb der Bemessungsregenspende erfolgt die Notentwässerung über die Rinnenvorderkante.

Montage an Sparren mit Schienenanker

  • Befestigung der Rinnenschiene seitlich an Sparren mit Schienenanker
  • Montage mit oder ohne Gefälle
  • Dimensionierung als vorgehängte Rinne gemäß DIN EN 12056-3


Vorgehängte Rinnen können mit und ohne Gefälle zu den Abläufen verlegt werden. Stehendes Wasser in den Rinnen stellt keinen Mangel dar.

Im Fall eines Starkregenereignisses oberhalb der Bemessungsregenspende erfolgt die Notentwässerung über die Rinnenvorderkante.

Unser Service für Sie

Wir beraten Sie jederzeit gern zum System der Dachentwässerung. Möchten Sie unsere Produkte zunächst vor Ort in Augenschein nehmen, nutzen Sie einfach unsere  Online-Händlersuche. Hier finden Sie den Fachhändler in Ihrer Nähe. Relevante Informationen rund um die Balkonentwässerung und weitere Systemlösungen stehen für Sie in unserem Downloadcenter bereit. Einen Überblick über unser Gesamtsortiment gibt das „RHEINZINK Lieferprogramm“. Dort ist natürlich auch unsere Balkonrinne aufgeführt.

Spezifischere Information zu unserer Balkonrinne sind in  dem Produktdatenblatt „Balkon-Steckrinne“ zu finden. Dort entnehmen Sie nicht nur alle verfügbaren Produktspezifikationen, Zubehörteile und weitere Merkmale, sondern finden ebenso wichtige Hinweise zur Montage und Inbetriebnahme.
Mit Hilfe dieser Informationen, die Sie beispielsweise dem ausführenden Handwerksbetrieb zur Verfügung stellen, stellen Sie eine schnelle und fachgerechte Montage sicher. Unsere  Handels- oder Handwerkerpartner stehen während ihrer Öffnungszeiten für sie bereit.
