RHEINZINK-Doppelstehfalz

Das zuverlässige Doppelstehfalz-Dachsystem aus Titanzink

Vorteile des Doppelstehfalz aus RHEINZINK-Titanzink

  • Langlebiges Dachsystem für traditionelle und moderne Architektur schon ab 3° Dachneigung
  • Bauaufsichtlich zugelassenes System – mehr Sicherheit
  • Umfangreiches Halbzeugsortiment und passende Dachentwässerungsprodukte aus einer Hand
  • 40 Jahre Garantie

Der Doppelstehfalz von RHEINZINK: Optimale Resultate für geneigte Dächer

Der Doppelstehfalz als System für die Dacheindeckung hat Ihren Ursprung in dem artverwandten System des Hohlfalzes und des einfachen Stehfalzes. Es handelt sich also um eine Weiterentwicklung eines erprobten Systems, das in bestimmten Bereichen vorteilhafter angewendet werden kann. Für RHEINZINK spielt aber nicht nur eine ausgezeichnete Produktqualität eine wichtige Rolle. So ist unser Doppelstehfalz auch im Hinblick auf andere Bereiche optimiert. Planer und Architekten profitieren von einem klar definierten Produktsortiment, das neben Standardprodukten auch Raum für individuelle Lösungen bietet. Ebenso stellen Planer und Architekten ihre Auftraggeber durch eine kosteneffiziente Verlegung des Doppelstehfalzes zufrieden, welche mittels ausgeklügelter Systemtechnik mühelos gelingt. Bei Neubauten ist die Verwendung besonders simpel, bei der Sanierung von Bestandsbauten punktet der Doppelstehfalz hingegen durch Flexibilität. So stehen für außergewöhnlich geformte Gebäude und Gebäudeelemente passende Lösungen zur Verfügung, die den Planungsaufwand reduzieren und kalkulierbar machen.

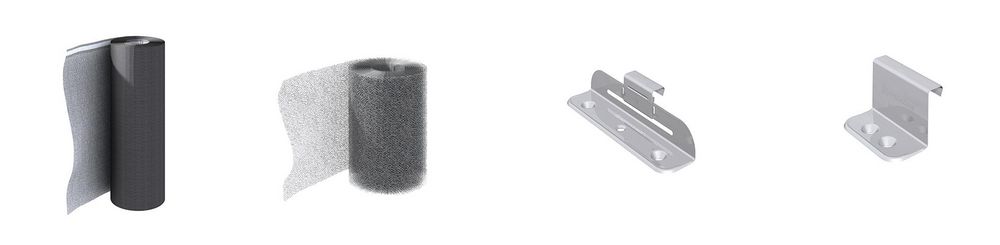

RHEINZINK-FesthafteRHEINZINK-SchiebehafteAIR-ZVAPOZINC

Merkmale des RHEINZINK-Doppelstehfalzes

Eine Doppelstehfalzdeckung überzeugt in vielerlei Hinsicht. Die Produkte von RHEINZINK heben sich von Produkten der Konkurrenz durch die Verwendung von TÜV geprüftem Titanzink, dem sogenannten Quality Zinc, qualitativ hervor. Grundsätzlich sind folgende Produktmerkmale besonders hervorzuheben:

  • Besonders filigrane Falze bestechen duch ein schlankes Erscheinungsbild und sorgen für eine harmonische Integration von Dachflächen in Gebäuden mit traditioneller oder moderner Architektur
  • Der Doppelstehfalz ist besonders für flach geneigte Dächer geeignet, er kann bereits ab 3° Neigung eingesetzt werden.
  • Bei Bestandsgebäuden mit komplexer Architektur können diverse Bauelemente angemessen berücksichtigt werden. Konische, konkav oder konvex gerundete Flächen sind zuverlässig ausführbar
  • Vorprofilierte Schare bis 7 m sind wirtschaftlich in der Handhabung und Scharlängen von bis zu 16 m erlauben eine flexible Nutzung auch bei großen Dachflächen. Für größere Längen bieten wir Leihmaschinen für die Baustelle an.
  • Die Falzverbindungen sind regensicher und schützen dementsprechend den Gebäudekörper vor Wind und Wetter

Auch haben Planer und Fachhandwerker die Wahl, ob die Herstellung des Doppelstehfalzes handwerklich oder mittels einer Profiliermaschine erfolgt.



Oberflächenvarianten für RHEINZINK-Doppelstehfalz

Planung & Anwendung Doppelstehfalz

Systembeschreibung

  • Dachdeckung ab 3° (ca. 5,2%) Dachneigung
  • bei Dachneigungen von 3° bis 7° Einsatz von Falzdichtungsbändern

Der Doppelstehfalz kann ab einer Dachneigung von 3° ausgeführt werden. Bei Dachneigungen von 3° bis 7° und bei Eisschanzengefahr im Traufbereich sind Falzdichtungsbänder einzusetzen. Die Kantungen des Profils werden mit Hilfe von Rollformern oder handwerklich hergestellt. Auch das Schließen der Falze erfolgt entweder mittels Falzschließmaschinen oder handwerklich.

Als Standard hat sich international die Verlegung von vorprofilierten Doppelstehfalz-Scharen durchgesetzt. Mit einer Falzhöhe von ca. 25 mm und einem schmalen Falzrücken lassen sich Dachflächen sehr filigran unterteilen.

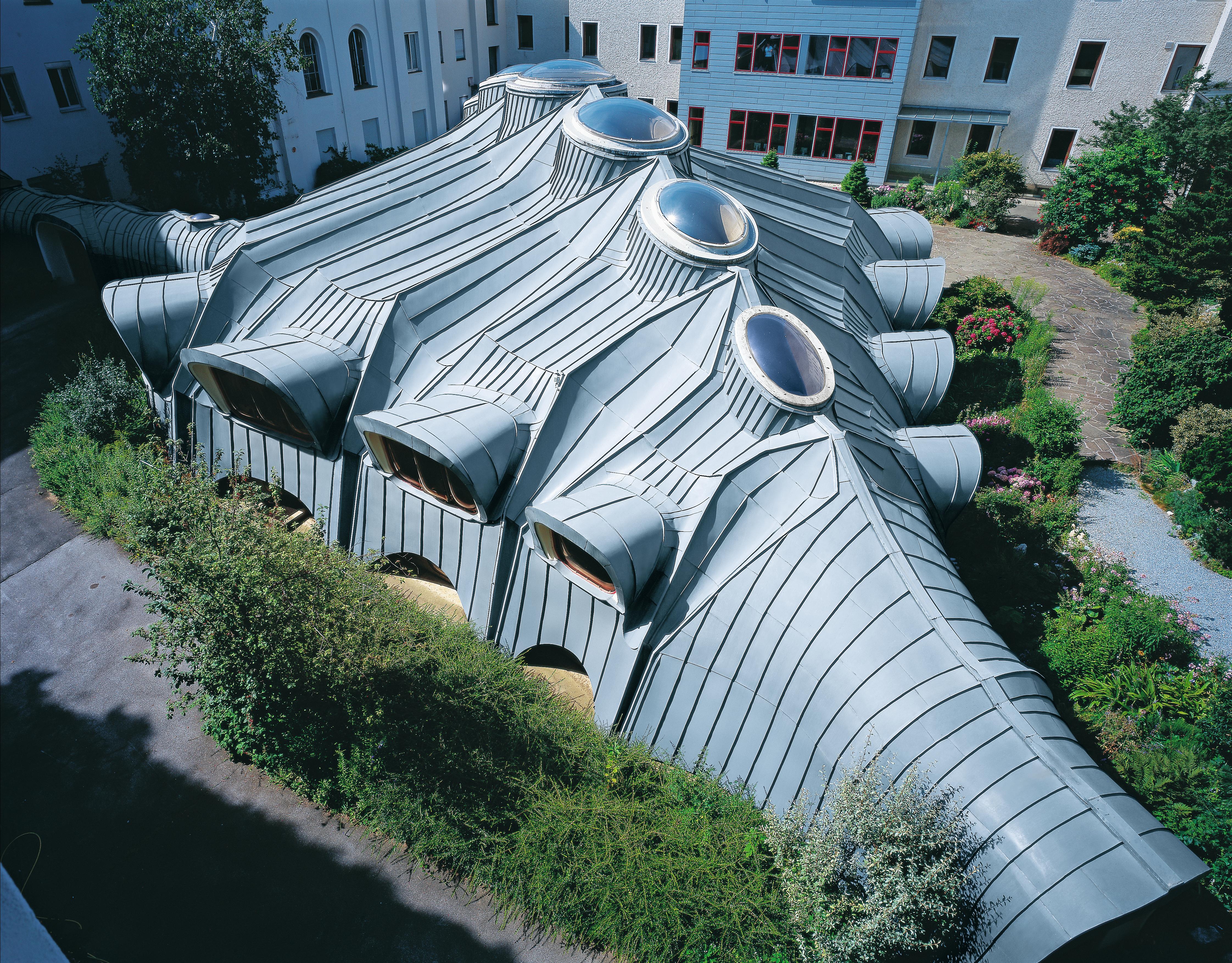

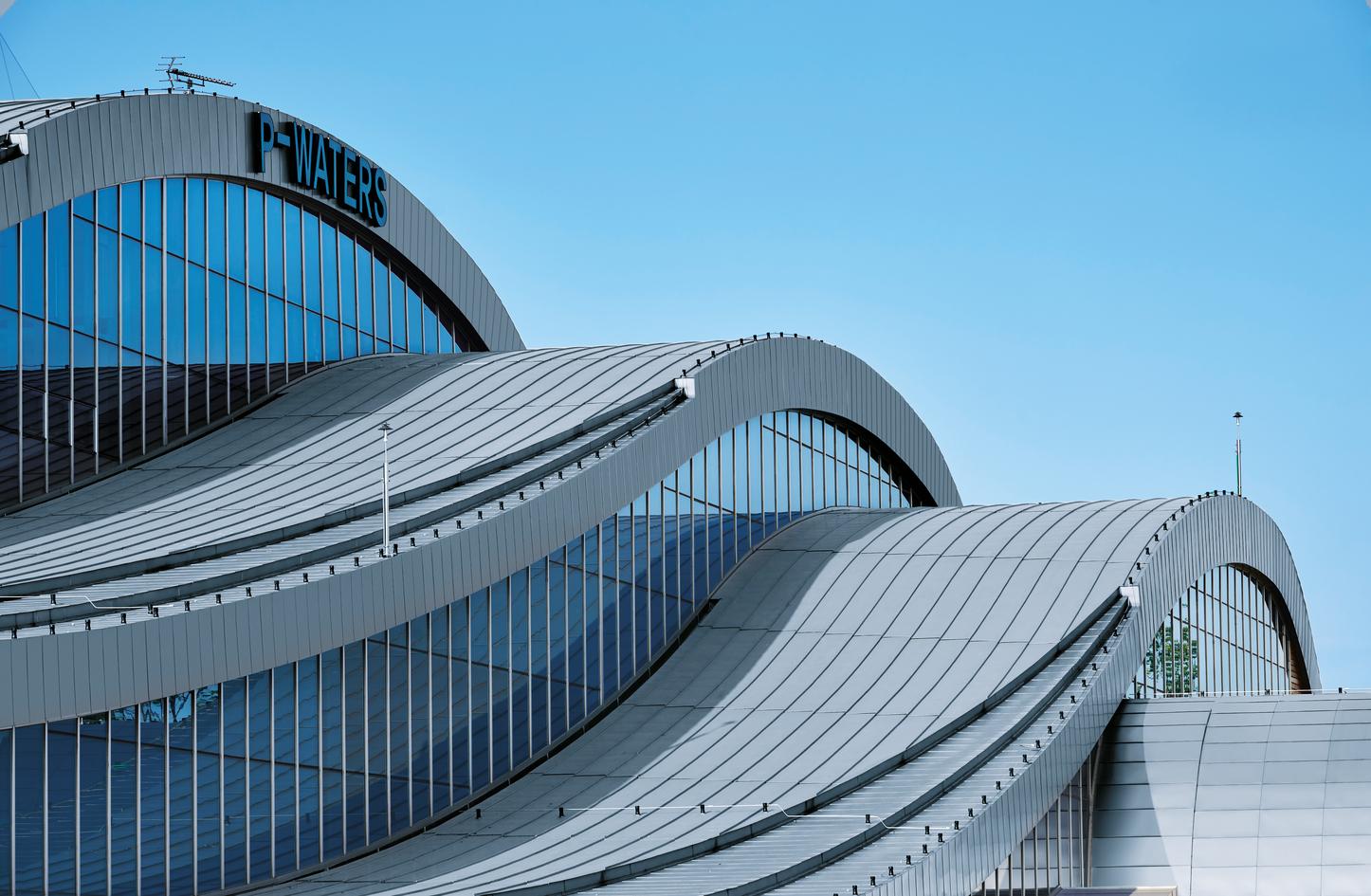

Sehr leicht lassen sich auch konkav und konvex gerundete Flächen mit dem Doppelstehfalz decken.

Der Doppelstehfalz überzeugt nicht nur hinsichtlich seiner Produktqualität, sondern auch durch die Systemtechnik, die ihm zugrunde liegt. Speziell für Dächer mit geringer Neigung stehen etwa passgenaue Dichtungsbänder zur Verfügung, die insbesondere in Eis- und Schneewetterlagen nötig sind.

Die Befestigung des Doppelstehfalzes erfolgt mittels Fest- und Schiebehaften aus hochwertigem Edelstahl. Die Schrauben sind korrosionsgeschützt und werden ebenso den hohen Anforderungen an eine langlebige Dacheindeckung gerecht. Entwickelt für eine schnelle und sturmsichere Montage, steht der RHEINZINK-CLIPFIX Magazinschrauber, mit den speziell entwickelten RHEINZINK-Haften zur Verfügung. Alle relevanten technischen Details stehen Ihnen auf unserer Internetseite zum Download zur Verfügung.

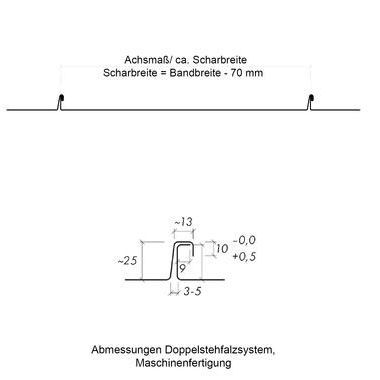

Abmessungen & Metalldicke

  • Standard-Scharbreite ca. 530 mm (Bandbreite 600 mm)
  • Gebräuchliche Scharbreiten 400 mm bis 600 mm
  • Metalldicken 0,7 mm / 0,8 mm
  • übliche Scharlänge bis 10,00 m
  • im Sonderfall bis 16,00 m
  • Standardtransportlänge sind 7,0 m

Als international verwendetes Standardmaß gilt für Dächer in Doppelstehfalztechnik eine Scharbreite von ca. 530 mm (Bandbreite 600 mm), mit einer Metalldicke von 0,7 mm. Aufgrund baupraktischer Erfahrungen empfehlen wir, bei Pultdächern mit Dachüberständen, die Scharbreite auf 430 mm zu begrenzen und die Metalldicke 0,8 mm zu verwenden. Diese Maßnahme dient der Vermeidung von Geräuschen, die bei der natürlichen Wölbung der Schare durch starken Wind entstehen können.

Die allgemein übliche maximale Scharlänge beträgt 10,00 m. Wir können das mit unseren Haften auch bis 16 m. Die Dachneigung bleibt dann jedoch auf max. 30° beschränkt. Die Befestigung und Anschlussdetails der Schare müssen in diesem Falle der erhöhten Längenänderung angepasst werden.

Reicht die max. mögliche Scharlänge nicht aus, können Einzellängen durch Quernähte verbunden werden.

Sonderformen

  • Konvex und konkav gerundete Schare
  • Konische Schare

Der Mindestradius für konvex gerundete, vorprofilierte Schare beträgt 0,6 m. Ab einem Radius von 12 m können nicht vorgerundete Schare verlegt werden. Bei kleineren Radien müssen die Schare handwerklich aufgekantet und mit einer Handformzange oder einem Biegeboy gestreckt werden.

Bei konkav gerundeten Flächen muss die Falzaufkantung gestaucht werden, was technisch schwieriger zu bewältigen ist als das Strecken. Der Mindestradius für konkav gerundete, vorprofilierte Schare beträgt daher 2,5 m. Ab einem Radius von 25 m können nicht vorgerundete Schare verlegt werden.

Zur Ausführung von Dächern über gerundeten Grundrissen oder für ein Sonderdetail bei Kehlen werden konische Schare eingesetzt. Die Scharbreite bei konischen Scharen sollte aus Gründen der handwerklichen Herstellbarkeit mind. 100 mm und max. 730 mm, in Abhängigkeit von den Windlasten, betragen. Bei Pultdächern sollte max. 530 mm Scharbreite eingehalten werden.

Befestigung mit dem CLIPFIX-System – Sicherheit aus einer Hand

  • Schnelle Montage – weniger Hafte, größerer Haftabstand
  • Bemessungslast ist weitaus höher als bei herkömmlichen Haften
  • Bauaufsichtlich zugelassenes System
  • Fest- und Schiebehafte aus hochwertigem Edelstahl
  • Korrosionsgeschützte Schrauben und Edelstahlschrauben
  • 40 Jahre Garantie auf die Lastaufnahme der Hafte

RHEINZINK-Stehfalzdeckungen werden indirekt mit Fest- und Schiebehaften befestigt. Mit den Befestigungshaften aus Edelstahl, dem RHEINZINK-CLIPFIX-Magazinschrauber und den CLIPFIX-Einzel- bzw. Magazinschrauben werden Sie den Anforderungen höchster Sicherheit gerecht. Die Bemessungslast ist mit 600 Newton weitaus höher als bei herkömmlichen Haften bzw. Befestigungsmethoden. Verfahrensbedingt (verschrauben statt nageln) sparen Sie nicht nur Zeit, sondern arbeiten aufgrund größerer Haftabstände auch ökonomischer.

Nutzen Sie zur Dokumentation der objektbezogenen Windlasten und der verwendeten Befestigungshafte unsere Unternehmererklärung, die wir im Downloadbereich für Sie bereitstellen. Die erforderlichen Haftabstände können anhand der Anleitung in der Unternehmererklärung ermittelt werden. Vorab sind die Windlasten gemäß DIN EN 1991-1-4 zu berechnen. Dies geschieht in der Regel durch den zuständigen Planer bzw. Statiker.

Mehr über CLIPFIX erfahren

Fragen zum Doppelstehfalz

Für Fragen rund um unseren Doppelstehfalz und ebenso zu all unseren anderen Systemlösungen, steht das Team von RHEINZINK jederzeit telefonisch oder per E-Mail zur Verfügung. Kennen Sie unseren Doppelstehfalz hingegen noch nicht, so bietet sich bei unseren zahlreichen Fachhändlern oder Profihandwerkern die Möglichkeit, diesen kennenzulernen. Handels- oder Handwerkspartner in Ihrer Nähe finden Sie bequem über unsere Händler-bzw. Handwerkersuche.
