RHEINZINK-Winkelstehfalz

Das zuverlässige Winkelstehfalz-Dachsystem aus Titanzink

Vorteile des Winkelstehfalzes aus RHEINZINK-Titanzink

  • Langlebiges Dachsystem mit optisch markantem Falz für Dachneigungen ab 25°
  • Bauaufsichtlich zugelassenes System – Mehr Sicherheit
  • 40 Jahre Garantie
  • Umfangreiches Halbzeugsortiment und passende Dachentwässerungsprodukte aus eine Hand

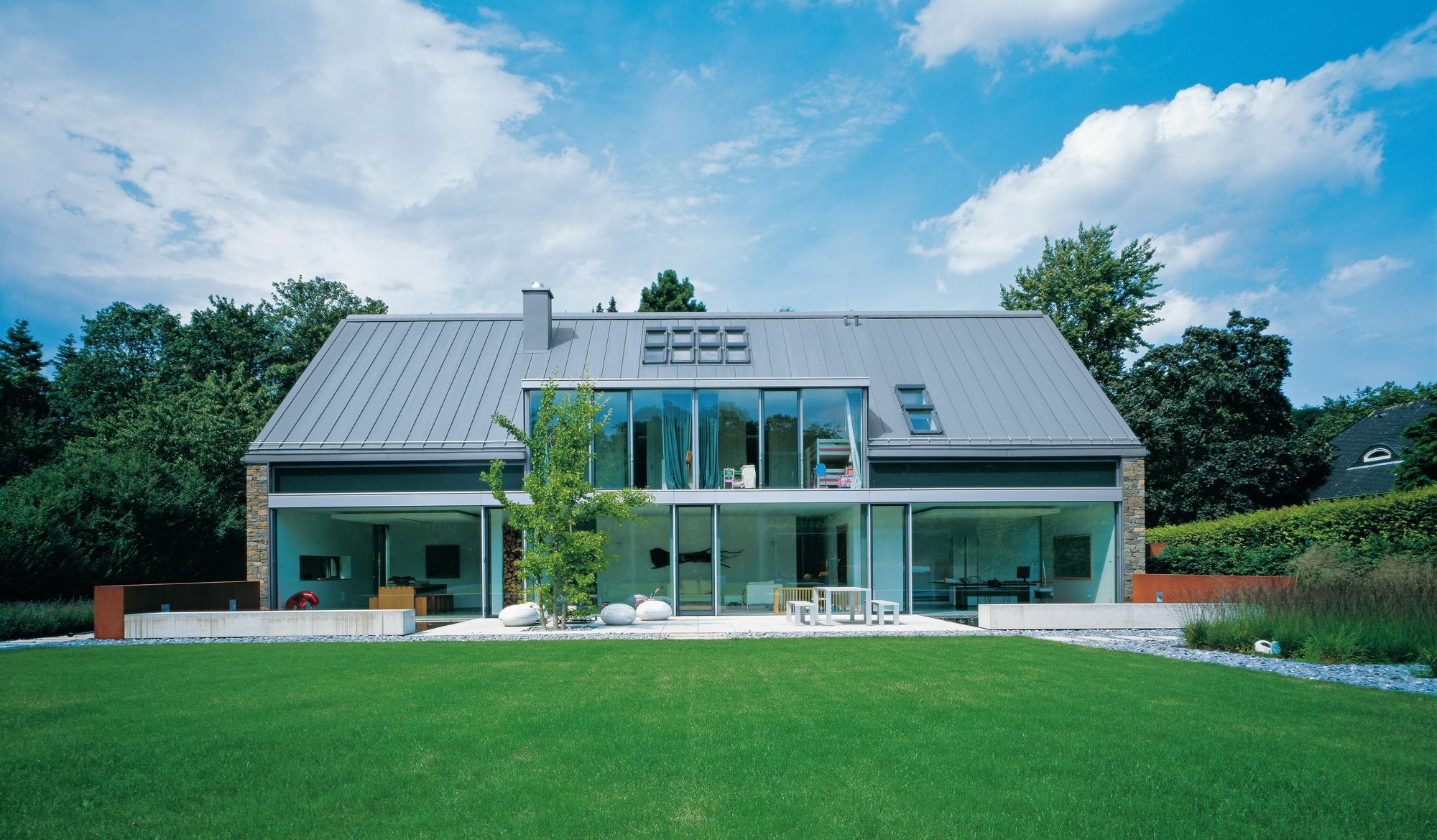

Der Winkelstehfalz von RHEINZINK: Traditionsreiche Lösung in ihrer innovativsten Form

Viele Systemlösungen von RHEINZINK basieren auf langjährig eingesetzten Verfahren, die bereits vor über 100 Jahren eingesetzt wurden. Einige Merkmale dieser Verfahren sind bis heute unverändert, wenngleich RHEINZINK durch Innovationsgeist und Praxisorientierung mittlerweile zahlreiche Weiterentwicklungen bietet. Der Winkelstehfalz ist ein gutes Beispiel dafür und wird bereits seit Anfang des 20. Jahrhunderts eingesetzt. Besonders vorteilhaft ist der Einsatz des Winkelstehfalzes als Dacheindeckungssystem bei Dachneigungen von mehr als 25 Grad bzw. 35 Grad in Gebieten mit starkem Schneefall. Auch ermöglicht die Verwendung des Winkelstehfalzsystem viele Gestaltungsspielräume, die Planer und Architekten sich zu Nutze machen können. Charakteristisch für den Winkelstehfalz ist dabei die optisch markant wirkende Struktur.

RHEINZINK-FesthafteRHEINZINK-SchiebehafteAIR-ZVAPOZINC

Merkmale des RHEINZINK-Winkelstehfalzsystems

  • Markant lebendige Struktur für kleine und große Flächen
  • Individuelle Anpassungsmöglichkeiten an konische, konkav und konvex gerundete Flächen
  • Die Verlegung der einzelnen Elemente kann vertikal, schräg oder horizontal erfolgen und ermöglicht, interessante und ästhetisch überzeugende Dachflächen zu planen
  • Die passende Systemtechnik erlaubt eine zügige Montage


Das Sortiment von RHEINZINK beinhaltet Systemlösungen für die unterschiedlichsten Ansprüche. Speziell für klassische Dächer mit einem großen Neigungswinkel von mindestens 25 Grad ist der Winkelstehfalz eine ausgezeichnete Wahl. Wird der Winkelstehfalz für Sanierungsvorhaben verwendet, so profitieren Planer und Architekten von einer einfachen Handhabung. So lassen sich große Dachflächen wirtschaftlich eindecken und individuelle Elemente eines Gebäudes angemessen berücksichtigen. Der Einsatz in Verbindung mit Brüstungen, Attiken und Mansarden gelingt fast mühelos.

Ist eine Winkelstehfalzdeckung geplant, so stehen Sie als Planer oder Architekt oft vor der Herausforderung, zahlreiche verschiedene Elemente angemessen zu berücksichtigen. Passend zum Winkelstehfalzsystem für Dachflächen bietet RHEINZINK also auch umfangreiches Zubehör. Schneefangsysteme, Sicherheitseinrichtungen, Trittsysteme, Falzdichtungen und ein simples Befestigungssystem ergänzen unser Sortiment.

Oberflächenvarianten für RHEINZINK-Winkelstehfalz

Planung & Anwendung Winkelstehfalz

Systembeschreibung

  • Dachdeckung ab 25° Dachneigung
  • In schneereichen Gebieten ab 35° Dachneigung

Der Winkelstehfalz findet seine Anwendung im Dach- und Fassadenbereich sowie in der Bekleidung von Kleinflächen, wie Blenden, Attiken usw. Mit seiner Höhe von ca. 25 mm und einer Falzbreite von ca. 12 mm lassen sich Dach- und Fassadenflächen optisch gliedern. Er zeichnet sich besonders durch geringe Materialspannungen aus. Im Gegensatz zum Doppelstehfalz wird hier maschinell oder handwerklich nur ein Schenkel geschlossen. Der Winkelstehfalz wird mit Hilfe von Rollformern (Länge ≤ 16,0 m) oder Kantbänken (Länge ≤ 4,0 m) hergestellt. Konische Bereiche sowie konkav und konvex gerundete Flächen können damit gedeckt und bekleidet werden.

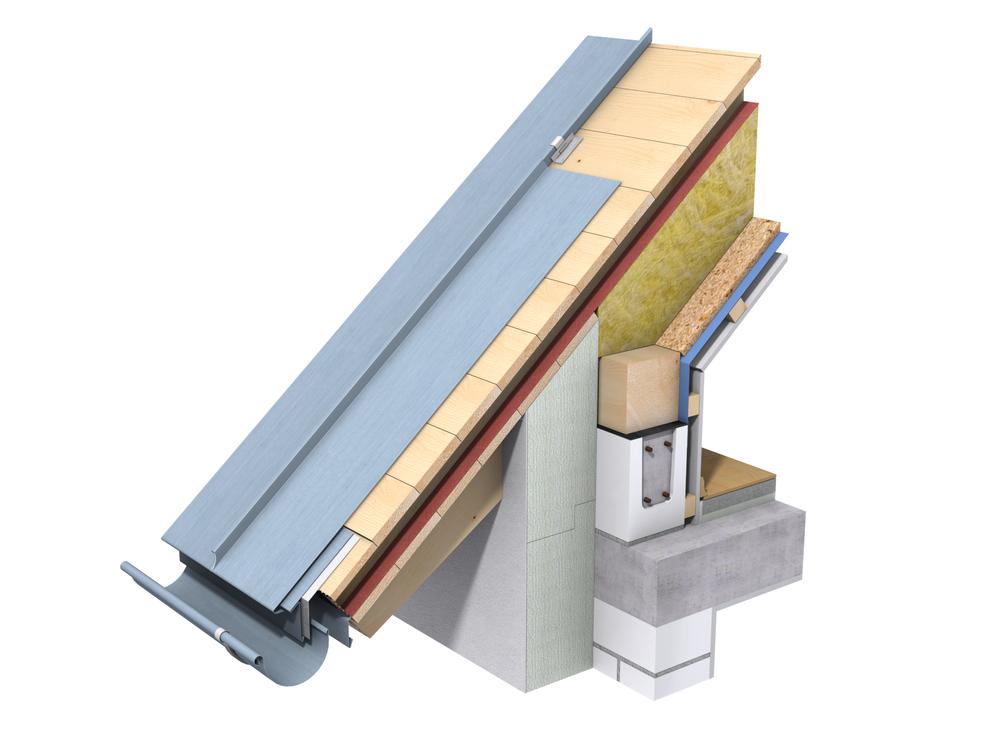

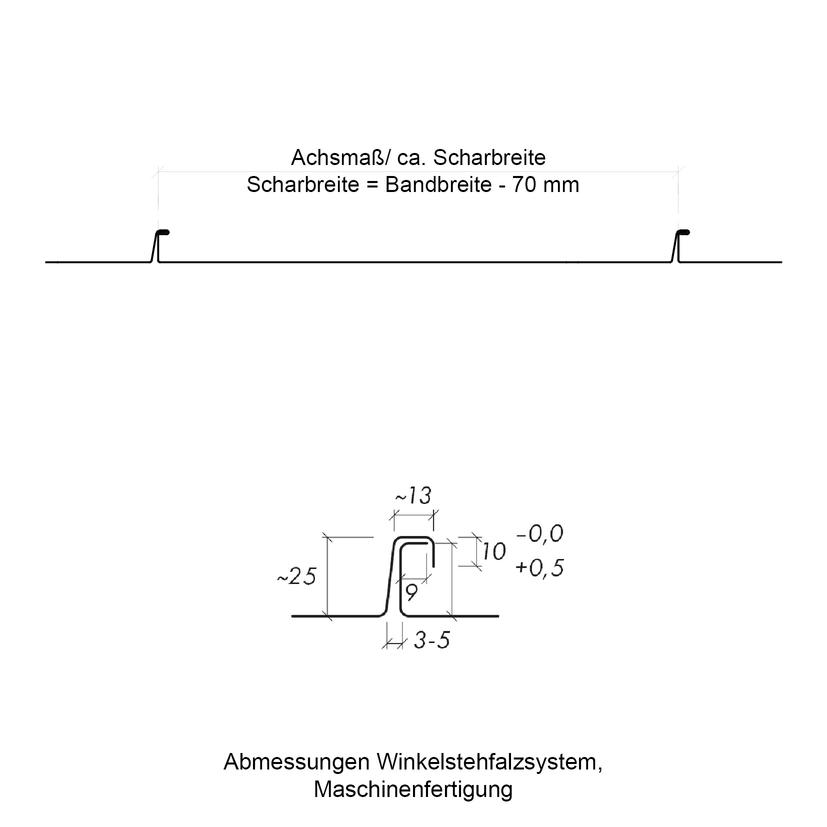

Abmessungen & Metalldicke

  • Standard-Scharbreite ca. 530 mm (Bandbreite 600 mm)
  • Gebräuchliche Scharbreiten 400 mm bis 600 mm
  • Metalldicken 0,7 mm / 0,8 mm
  • übliche Scharlänge bis 10,00 m
  • im Sonderfall bis 16,00 m
  • Lieferlänge max. 7,0 m

Als international verwendetes Standardmaß gilt für Dächer in Winkelstehfalztechnik eine Scharbreite von ca. 530 mm (Bandbreite 600 mm), mit einer Metalldicke von 0,7 mm. Aufgrund baupraktischer Erfahrungen empfehlen wir, bei Pultdächern mit Dachüberständen, die Scharbreite auf 430 mm zu begrenzen und die Metalldicke 0,8 mm zu verwenden. Diese Maßnahme dient der Vermeidung von Geräuschen, die bei der natürlichen Wölbung der Schare durch starken Wind entstehen können.

Die allgemein übliche maximale Scharlänge beträgt 10,00 m. Im Sonderfall können auch bis zu 16,00 m lange Schare verlegt werden. Die Dachneigung bleibt dann jedoch auf max. 30° beschränkt. Die Befestigung und Anschlussdetails der Schare müssen in diesem Falle der erhöhten Längenänderung angepasst werden.

Reicht die max. mögliche Scharlänge nicht aus, können Einzellängen durch Quernähte verbunden werden.

Sonderformen

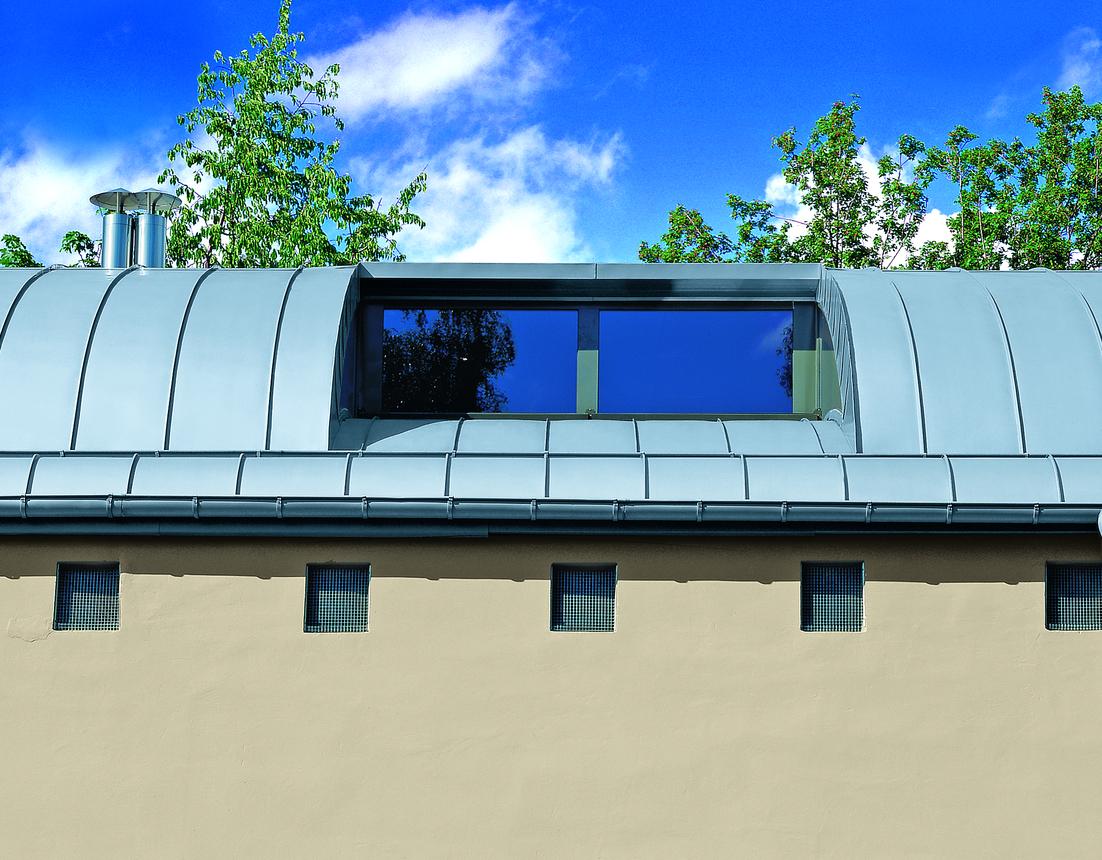

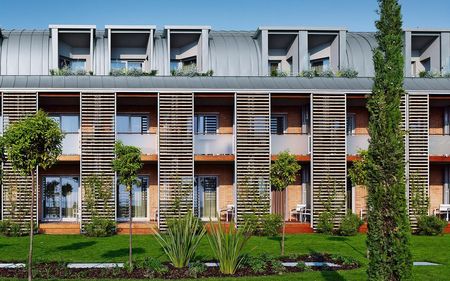

  • Konvex und konkav gerundete Schare
  • Konische Schare

Der Mindestradius für konvex gerundete, vorprofilierte Schare beträgt 0,6 m. Ab einem Radius von 12 m können nicht vorgerundete Schare verlegt werden. Bei kleineren Radien müssen die Schare handwerklich aufgekantet und mit einer Handformzange oder einem Biegeboy gestreckt werden. Bei konkav gerundeten Flächen muss die Falzaufkantung gestaucht werden, was technisch schwieriger zu bewältigen ist als das Strecken. Der Mindestradius für konkav gerundete, vorprofilierte Schare beträgt daher 2,5 m. Ab einem Radius von 25 m können nicht vorgerundete Schare verlegt werden.

Zur Ausführung von Dächern über gerundeten Grundrissen oder für ein Sonderdetail bei Kehlen werden konische Schare eingesetzt. Die Scharbreite bei konischen Scharen sollte aus Gründen der handwerklichen Herstellbarkeit mind. 100 mm und max. 730 mm, in Abhängigkeit von den Windlasten, betragen. Bei Pultdächern sollte max. 530 mm Scharbreite eingehalten werden.

Befestigung mit dem CLIPFIX-System – Sicherheit aus einer Hand

  • Schnelle Montage – weniger Hafte, größerer Haftabstand
  • Bemessungslast ist weitaus höher als bei herkömmlichen Hafte
  • Bauaufsichtlich zugelassenes System
  • Fest- und Schiebehafte aus hochwertigem Edelstahl
  • Korrosionsgeschützte Schrauben und Edelstahlschrauben
  • 40 Jahre Garantie auf die Lastaufnahme der Hafte

RHEINZINK-Stehfalzdeckungen werden indirekt mit Fest- und Schiebehaften befestigt. Mit den Befestigungshaften aus Edelstahl, dem RHEINZINK-CLIPFIX-Magazinschrauber und den CLIPFIX-Einzel- bzw. Magazinschrauben werden Sie den Anforderungen höchster Sicherheit gerecht. Die Bemessungslast ist mit 600 Newton weitaus höher als bei herkömmlichen Haften bzw. Befestigungsmethoden. Verfahrensbedingt (verschrauben statt nageln) sparen Sie nicht nur Zeit, sondern arbeiten aufgrund größerer Haftabstände auch ökonomischer.

Nutzen Sie zur Dokumentation der objektbezogenen Windlasten und der verwendeten Befestigungshafte unsere Unternehmererklärung, die wir im Downloadbereich für Sie bereitstellen. Die erforderlichen Haftabstände können anhand der Anleitung in der Unternehmererklärung ermittelt werden. Vorab sind die Windlasten gemäß DIN EN 1991-1-4 zu berechnen. Dies geschieht in der Regel durch den zuständigen Planer bzw. Statiker.

Hier mehr über CLIPFIX erfahren.



Nutzen Sie zur Dokumentation der objektbezogenen Windlasten und der verwendeten Befestigungshafte unsere Unternehmererklärung, die wir im Downloadbereich für Sie bereitstellen. Die erforderlichen Haftabstände können anhand der Anleitung in der Unternehmererklärung ermittelt werden. Vorab sind die Windlasten gemäß DIN EN 1991-1-4 zu berechnen. Dies geschieht in der Regel durch den zuständigen Planer bzw. Statiker.

RHEINZINK bietet höchste Produktqualität

Durch die Verwendung hochwertiger Rohstoffe und den Einsatz modernster Produktionsmethoden ist eine ausgezeichnete Produktqualität jederzeit gewährleistet.

Natürlich ist die Verwendung des Winkelstehfalzsystems eine wohl überlegte Investitionsentscheidung. Als Überzeugungshilfe dient Ihnen neben der wirtschaftlichen Montage mit Clipfix auch die Langlebigkeit der Winkelstehfalze. Im Vergleich zu vielen günstigeren Produkten überzeugen etwa eine generationsübergreifende Lebensdauer und die Wartungsfreiheit. Einmal installiert, trotzen Dächer und Dachsysteme über Jahrzehnte Wind und Wetter und schützen einen Gebäudekörper zuverlässig.

Alle wichtigen Informationen rund um unsere Winkelstehfalzlösung, sowie interessante Gestaltungsbeispiele stellen wir Ihnen jederzeit Online zum Download zur Verfügung. Darüber hinaus ist Ihnen das Team von RHEINZINK bei Fragen aller Art gern behilflich. Persönlich unter die Lupe nehmen können Sie unsere Produkte außerdem bei unseren Fachhändlern oder Profihandwerkern vor Ort. Die nächstgelegenen Händler oder Profihandwerker finden Sie bequem über unsere Online-Händler- bzw. Handwerkersuche. Wir freuen uns auf Ihre Kontaktaufnahme und sind uns sicher, Sie von unseren außergewöhnlichen Produkten überzeugen zu können.
