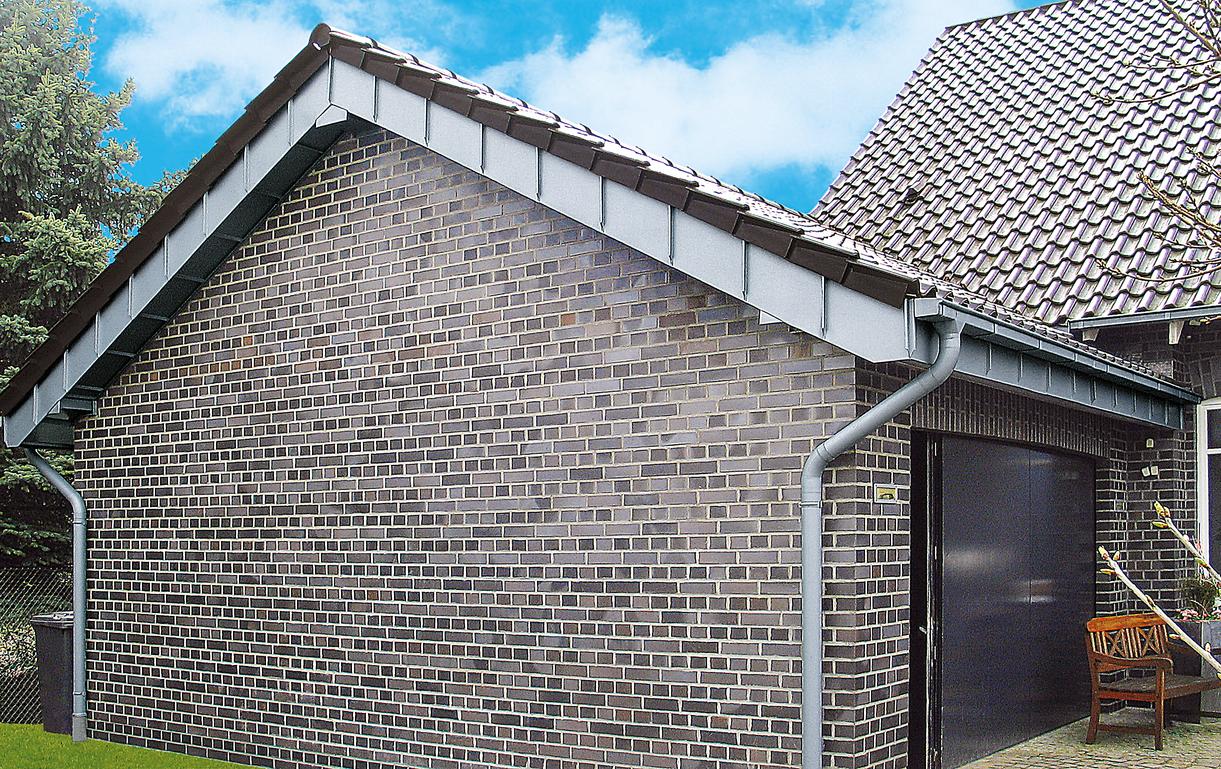

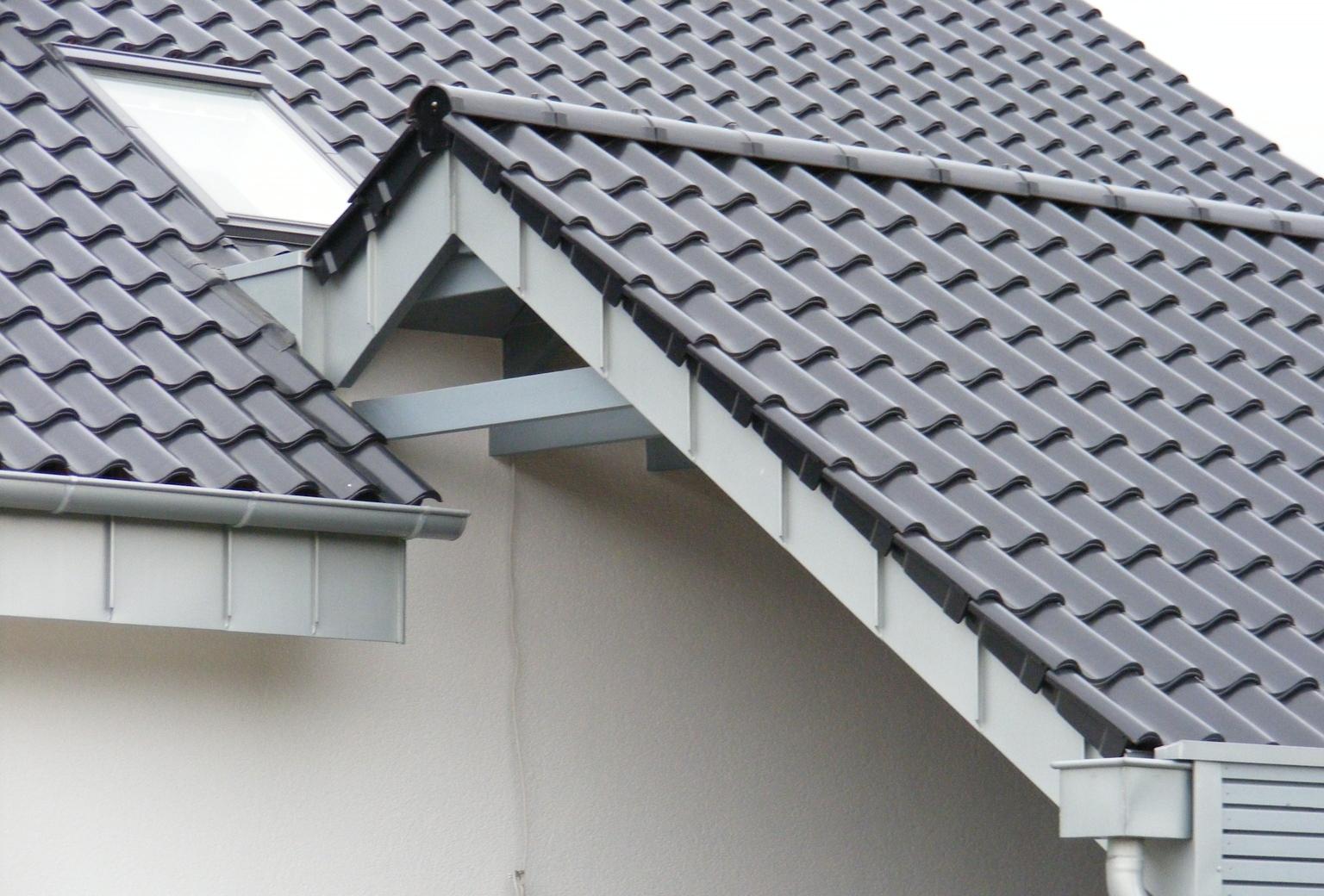

Mauer- und Ortgangabdeckungen aus RHEINZINK – der krönende Abschluss

Vorteile Abdeckungen und Anschlüsse aus RHEINZINK

  • Für Dachränder, Gesimse, Fensterbänke und Mauern jeglicher Art
  • Langlebig und wartungsfrei
  • Optische Harmonie mit unterschiedlichsten Baustoffen
  • Effiziente Montagetechniken

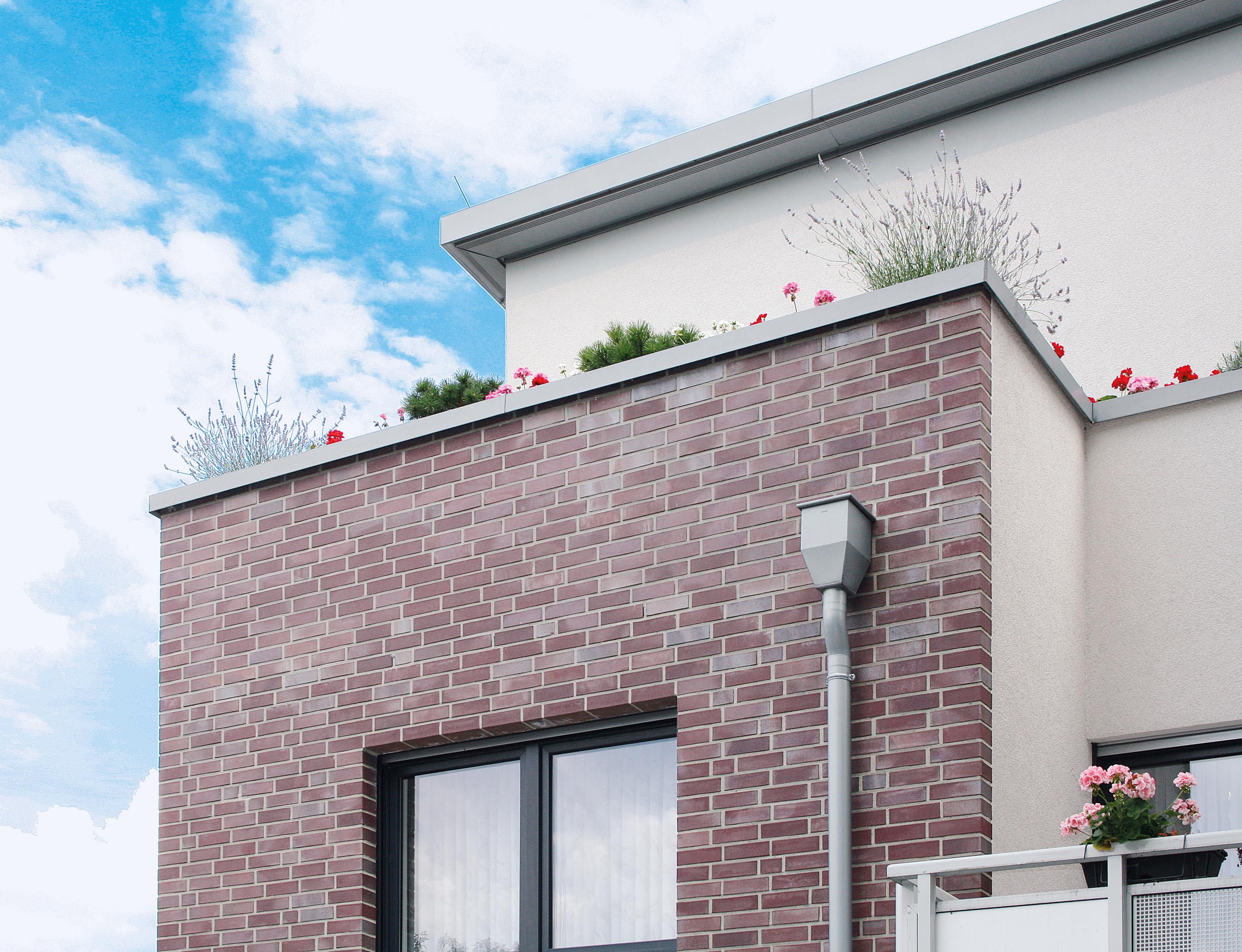

Wussten Sie, dass eine Mauer nicht nur Ihr Grundstück schützt, sondern selbst durch eine sogenannte Mauerabdeckung geschützt werden sollte? Denn die Mauerkrone ist tatsächlich ziemlich empfindsam, da sie permanent Witterungseinflüssen wie Regen, Hagel oder Schnee ausgesetzt ist. Doch nicht nur für Mauern, auch für Fensterbänke und Simse bietet RHEINZINK perfekt abgestimmte Lösungen aus hochwertigem Titanzink. Ursprünglich für den zuverlässigen Schutz von Fassaden und Gebäudekörpern konzipiert, erfüllen Mauer- und Ortgangabdeckungen heute jedoch mehr als nur funktionelle Aufgaben.

Abdeckungen in exklusiver Optik

Die Ansprüche an die optische Ästhetik von Gebäuden sind gestiegen. Mit entsprechend hochwertigen Abdeckungen lassen sich exklusive und aparte Akzente setzen, die zu einem harmonischen und attraktiven Gesamtbild beitragen. In unserem vielfältigen Sortiment bieten wir Ihnen von der klassischen Mauerabdeckung bis hin individuell gefertigten Ortgangabdeckung alles, was Sie für Ihr persönliches Projekt benötigen. Auch fügen sich die Abdeckungen perfekt in unsere Dach- und Fassadensysteme ein und erlauben so ein einheitliches Erscheinungsbild.

Vorteile der Abdeckungen aus RHEINZINK auf einen Blick

Abdeckungen für Mauern, Ortgänge oder Fensterbänke aus RHEINZINK überzeugen durch außergewöhnliche Produkteigenschaften. Durch den ästhetisch anspruchsvollen und dauerhaften Fassadenschutz wird das Eindringen von Regenwasser und Feuchtigkeit verhindert, so ist der Gebäudekörper nicht schutzlos den Elementen ausgeliefert. Produkte aus RHEINZINK Titanzink sind äußerst langlebig, wartungsfrei, robust und weisen ausgezeichnete Materialeigenschaften auf. Zudem fügen sie sich harmonisch in ein Gebäude ein und stehen in verschiedenen Ausführungen zur Verfügung. Sicherheit bietet Ihnen nicht nur die geprüfte Qualität unserer Produkte, sondern auch deren ökologische Zertifizierung.

Komfortable Montage

Anders als bei den Dach- und Fassadensystemen werden unsere Mauer- und Ortgangabdeckungen nicht rückseitig befestigt, sondern mit einem speziellen Kleber schnell, sicher und wetterfest verklebt. Dabei handelt es sich um ENKOLIT, einen speziellen Bitumenkaltkleber, dessen Leistungsfähigkeit selbstverständlich umfassend geprüft wurde. Daneben gibt es noch die Befestigung mit Haftstreifen.

Oberflächenvarianten für Abdeckungen und Anschlüsse

Planung & Anwendung Abdeckungen und Anschlüsse

Abmessungen & Metalldicke

Mauerabdeckungen werden aus optischen Gründen, d. h. zur Vermeidung zu häufiger Querstöße, üblicherweise in Längen von mindestens 3 m hergestellt und indirekt befestigt. Die Metalldicke hängt von verschiedenen Faktoren ab:

  • Breite der Abdeckung/Kantenlänge
  • Anforderung an die Planheit der Oberfläche

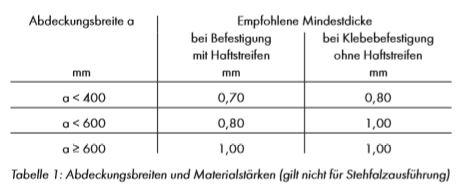

Mit Bezug auf die Abdeckungsbreite und einer ansprechenden optischen Ausführung hinsichtlich der Planheit der Oberfläche werden die linksstehenden Angaben empfohlen.

Spätestens ab einer Abdeckungsbreite von 800 mm empfiehlt sich in der Regel die Ausführung als Stehfalzsystem in einer Metalldicke von 0,7 oder 0,8 mm.

Der Einsatz einer strukturierten Trennlage wird ab einer Abdeckungsbreite von 500 mm empfohlen.

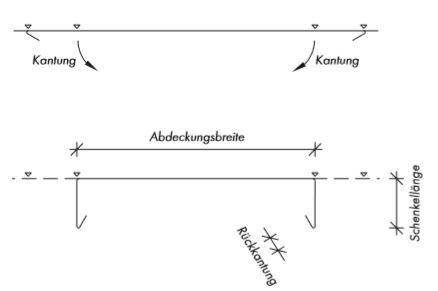

Der Begriff der Abdeckungsbreite steht für die längste auftretende Kante eines Bauprofils. Dies kann sowohl für ein horizontal als auch für ein vertikal eingesetztes Profil gelten.

Unterkonstruktion

RHEINZINK-Abdeckungen werden auf einer vollflächigen Unterlage montiert und indirekt befestigt.

Im Regelfall werden als Unterkonstruktion Massivholz, Holzwerkstoffplatten oder Metall eingesetzt. Beim Einsatz von Massivholzschalung sollte eine Brettdicke von 24 mm eingehalten werden, Holzwerkstoffplatten sollten eine Materialdicke von mindestens 25 mm haben. In der Baupraxis haben sich vor allem OSB-Platten des Typs OSB/3 oder OSB/4 bewährt. Die zulässigen Holzwerkstoffplatten sind den Fachregeln des Klempnerhandwerks (ZVSHK) oder des Dachdeckerhandwerks (ZVDH) zu entnehmen.

Die Befestigung dieser Platten auf der Unterkonstruktion erfolgt gemäß Herstellerangabe unter Berücksichtigung der anfallenden Windbelastung gemäß DIN EN 1991. Die verwendeten Befestigungsmittel müssen korrosionsgeschützt sein. Spanplatten nach DIN 68763 sind nicht geeignet.

Abdeckungen sollten generell ein Gefälle von mindestens 3° zur Dachseite aufweisen. Eine gefällelose Verlegung kann durch unvermeidbare leichte Unebenheiten zur Pfützenbildung beitragen und somit die Bildung von Zinkhydroxid fördern. Diese weißlichen Verfärbungen können als störend empfunden werden, beeinträchtigen aber in keiner Weise die Lebensdauer des Materials und stellen keinen Mangel dar.

Befestigung

Die Befestigung von Mauerabdeckungen erfolgt indirekt durch Haftstreifen aus verzinktem Stahl oder durch vollflächiges Aufkleben. Bei der Klebetechnik hat sich das Aufbringen mit einem Bitumenkaltkleber bewährt.

Für die Befestigung der Haftstreifen werden häufig Breitkopfstifte verwendet, die in der Regel seitlich versetzt im Abstand von ca. 15 - 20 cm angeordnet werden. Gemäß den Klempnerfachregeln richtet sich der Abstand der einzelnen Befestigungsmittel nach der Konstruktion, den örtlichen Verhältnissen und den Windsogkräften. Aus Erfahrung genügt in den meisten Fällen ein Haftstreifen mit einer Materialstärke von 1,0 mm allen technischen Grundansprüchen.

Diese Befestigungsmethode hat sich über Jahrzehnte bewährt, erfordert jedoch wegen der fehlenden Stabilisierung durch Haftstreifen eine höhere Metalldicke (siehe Tabelle oben). Eine Erhöhung der Metalldicke kann entfallen, wenn im Abstand von je 1 m jeweils 20 cm breite Haftstreifen eingebaut werden.

Diese Maßnahme wird sogar dringend empfohlen, wenn Schenkelhöhen von ≥ 50 mm vorgesehen sind.

Ausbildung von Profilstößen und Bewegungsausgleich

Die Verbindung der einzelnen Längen der Mauerabdeckung untereinander erfolgt bei einer Befestigung der Mauerabdeckung mit Haftstreifen üblicherweise durch Weichlöten. Zur Aufnahme der temperaturbedingten Längenänderungen ist nach maximal 8 m Abstand ein Bewegungsstoß vorzusehen. Für die Abstände von Ecken oder Festpunkten gelten jeweils die halben Längen. Dies gilt sowohl für aufgeklebte als auch indirekt befestigte Bauprofile.

Bei einer Querneigung von 3° bzw. 5,2% können folgende Profilstoßvarianten angewendet werden:

  • RHEINZINK-UDS Stoßverbinder
  • Flachschiebenaht
  • Schiebenaht mit einfachem Querfalz

Weitere Details und Verlegehinweise entnehmen Sie bitte unserer Broschüre „Planung und Anwendung – Abdeckungen und Anschlüsse“ im Downloadbereich und den Herstellerrichtlinien der Fa. Enke.

Sonderformen

  • Gerundete Abdeckungen
  • Montagefertige Ecken für Abdeckungen
  • Montagefertige Fensterbankabdeckungen


Unsere RHEINZINK-Manufaktur hilft Ihnen mit individuellen Lösungen und montagefertigen Profilen.

Vorteile der Abdeckungen auf einen Blick

Wenn Sie ein Gebäude planen, dann planen Sie sicher für viele Jahrzehnte. Natürlich lässt es sich dabei nicht vermeiden, dass einzelne Elemente im Laufe der Zeit sanierungsbedürftig werden. Mit der richtigen Auswahl von Materialien und Werkstoffen lässt sich die Lebensdauer vieler Gebäudeteile aber deutlich erhöhen. Zink ist jedoch nicht immer gleich Zink. So ist RHEINZINK-Titanzink TÜV geprüft und entspricht den höchsten „QUALITY ZINC“-Ansprüchen. Für Fragen rund um unser Sortiment steht Ihnen unser Team jederzeit mit Rat und Tat zur Seite. Über unsere Online-Händler- bzw. Profihandwerkersuche finden Sie außerdem erfahrene Fachhändler oder Profihandwerker in Ihrer Nähe!
